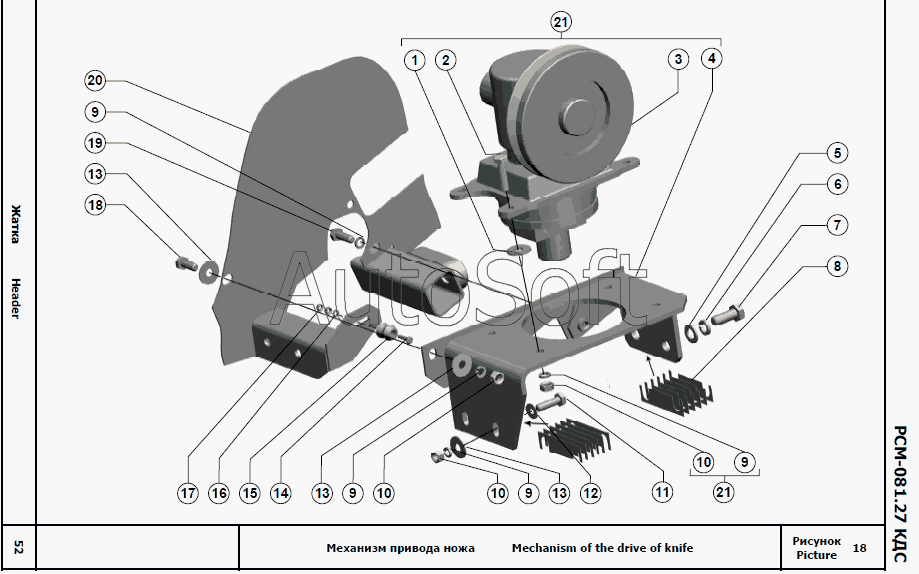

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Механизм привода ножа
11
21
21
20
19
18
17
16
15
14
13
13
13
12
1
10
10
10
9
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***9 | Шайба С 12.01.019 | |
| 2 | М***9 | Болт М12-6gx50.88.35.019 | |
| 3 | 8***0 | Редуктор 85MVvGKF RS20 | |
| 4 | 0***0 | Плита | |
| 5 | С***9 | Шайба С.16.01.019 | |
| 6 | 1***9 | Шайба 16Т 65Г 019 | |
| 7 | М***9 | Болт | |
| 8 | 0***7 | Прокладка | |
| 9 | 1***9 | Шайба 12Т 65 019 | |
| 10 | М***9 | Гайка | |
| 11 | М***9 | Болт | |
| 12 | C***9 | Шайба C.12х2.01.019 | |
| 13 | С***9 | Шайба С 12х2.01.019 | |
| 14 | М***9 | Болт М6-6g.25.48.019 | |
| 15 | А***2 | Фиксатор | |
| 16 | С***9 | Шайба С.6х1,4.01.019 | |
| 17 | М***9 | Гайка | |
| 18 | М***9 | Болт | |
| 19 | М***9 | Болт | |
| 20 | 0***0 | Корпус | |
| 21 | 0***0 | Механизм привода ножа |
