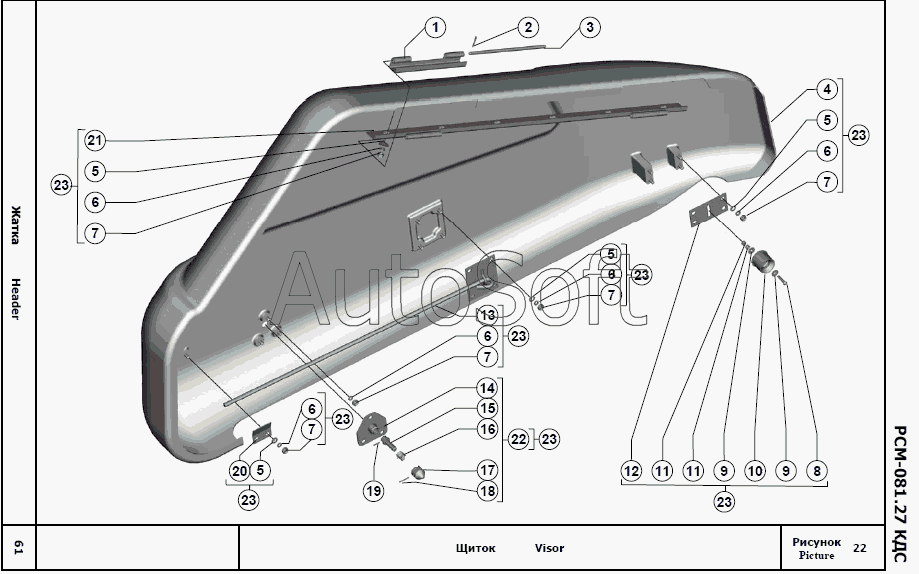

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Щиток
1
2
3
4
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Корпус | |
| 2 | Ш***9 | Шплинт 3,2х20.019 | |
| 3 | 0***3 | Стержень | |
| 4 | Р***2 | Щит | |
| 5 | С***9 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 6 | 8***9 | Шайба 8Т 65Г 019 | |
| 7 | М***9 | Гайка | |
| 8 | В***9 | Винт В.М6-6gх30.48.019 | |
| 9 | С***9 | Шайба | |
| 10 | 5***7 | Обойма | |
| 11 | Г***9 | Гайка М6-6Н.6.019 | |
| 12 | 0***7 | Кронштейн | |
| 13 | 0***0 | Опора | |
| 14 | 0***0 | Плита | |
| 15 | 0***1 | Палец | |
| 16 | Р***А | Пружина | |
| 17 | 0***2 | Ловитель | |
| 18 | Ш***6 | Штифт 4х26 | |
| 19 | Ш***6 | Штифт 4х16 | |
| 20 | 0***3 | Уголок | |
| 21 | 0***0 | Петля | |
| 22 | 0***0 | Замок | |
| 23 | 0***0 | Щиток |
