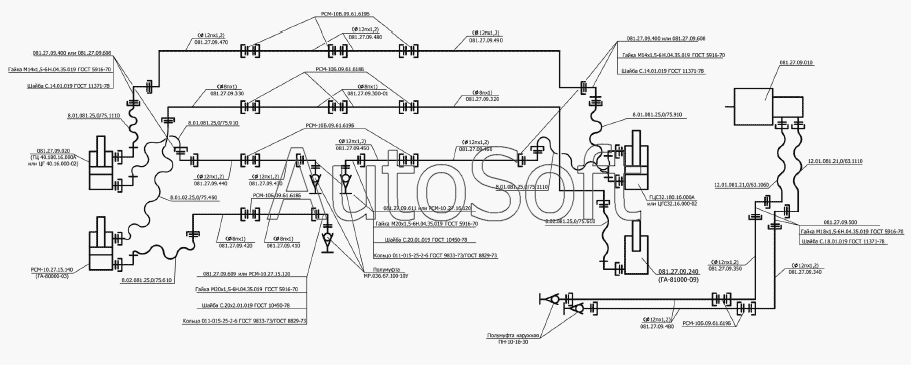

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Гидросистема жатки 9 м. Схема соединений
Шайба С.14.01.019 ГОСТ11371-78
Шайба С.14.01.019 ГОСТ11371-78
М14х1,5-6Н.04.35.019 ГОСТ 5916-70
М14х1,5-6Н.04.35.019 ГОСТ 5916-70
М14х1,5-6Н.04.35.019 ГОСТ 5916-70
РСМ-10Б.09.61.619Б
РСМ-10Б.09.61.619Б
РСМ-10Б.09.61.619Б
011-015-25-2-6
011-015-25-2-6
С.20х2.01.019 ГОСТ 10450-78
С.20х2.01.019 ГОСТ 10450-78
М20х1,5-6Н.04.35.019
РСМ-10Б.09.61.618Б
РСМ-10Б.09.61.618Б
8.01.02.25,0/75.460
ГА-80000-03
РСМ-10.27.15.140
ГЦ40.180.16.000А
081.27.09.020
Шайба С.18.01.019 ГОСТ 11371-78
М18х1,5-6Н.04.35.019
081.27.09.240
ГЦС 32.180.16.000А
12.01.081.21,0/63.1060
12.01.081.21,0/63.1110
081.27.09.010
ПН-10-16-30
МР.036.67.100-10У
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011-015-25-2-6 | 0***6 | Кольцо 011-015-25-2-6 ГОСТ 9833-73/ГОСТ 8829-73 | |
| 081.27.09.010 | 0***0 | Гидромотор | |
| 081.27.09.020 | 0***0 | Гидроцилиндр | |
| 081.27.09.240 | 0***0 | Гидроцилиндр | |
| 12.01.081.21,0/63.1060 | 1***0 | Рукав высокого давления армированный 12.01.081.21.0/63.1060 | |
| 12.01.081.21,0/63.1110 | 1***0 | Рукав высокого давления армированный 12.01.081.21.0/63.1110 | |
| 8.01.02.25,0/75.460 | 8***0 | Рукав высокого давления армированный 8.01.02.25,0/75.460 | |
| ГА-80000-03 | Г***3 | Гидроцилиндр ГА-80000-03 ТУ 23.1.53-86 | |
| ГЦ40.180.16.000А | Г***А | Гидроцилиндр | |
| ГЦС 32.180.16.000А | Г***А | Гидроцилиндр | |
| М14х1,5-6Н.04.35.019 ГОСТ 5916-70 | М***0 | Гайка | |
| М18х1,5-6Н.04.35.019 | М***9 | Гайка | |
| М20х1,5-6Н.04.35.019 | М***9 | Гайка | |
| МР.036.67.100-10У | М***У | Полумуфта МР.036.67.100-10У ТУ 1-554-0083-2001 | |
| ПН-10-16-30 | П***0 | Полумуфта | |
| РСМ-10.27.15.140 | Р***0 | Гидроцилиндр | |
| РСМ-10Б.09.61.618Б | Р***Б | Штуцер проходной | |
| РСМ-10Б.09.61.619Б | Р***Б | Штуцер проходной | |
| С.20х2.01.019 ГОСТ 10450-78 | С***8 | Шайба С.20х2.01.019 ГОСТ 10450-78 | |
| Шайба С.14.01.019 ГОСТ11371-78 | Ш***8 | Шайба С.14.01.019 ГОСТ11371-78 | |
| Шайба С.18.01.019 ГОСТ 11371-78 | Ш***8 | Шайба С.18.01.019 ГОСТ 11371-78 |
