Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Жатка
2
2
3
3
6
6
6
6
10
10
10
10
10
10
10
12
14
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
24
24
24
31
33
33
33
33
33
33
33
33
33
33
46
47
47
48
48
49
49
49
49
50
50
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
65
65
65

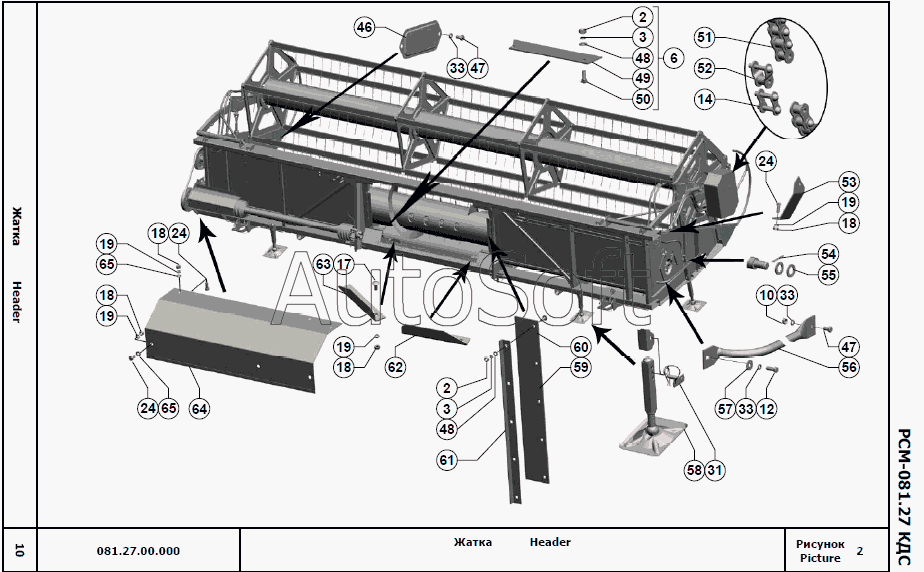

081.27.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 081.27.00.000 | 0***0 | Жатка | |
| 1 | 0***0 | Поддержка | |
| 2 | Г***9 | Гайка М6-6H.6.019 | |
| 3 | Ш***9 | Шайба 6Т 65Г 019 | |
| 4 | Б***9 | Болт М6-6gx16.48.019 | |
| 5 | 3***1 | Кожух защитный | |
| 6 | 0***0 | Корпус | |
| 6 | 0***1 | Корпус | |
| 6 | 0***2 | Корпус | |
| 6 | 0***3 | Корпус | |
| 7 | 0***0 | Шнек | |
| 7 | 0***1 | Шнек | |
| 7 | 0***2 | Шнек | |
| 7 | 0***3 | Шнек | |
| 8 | 0***0 | Мотовило | |
| 8 | 0***1 | Мотовило | |
| 8 | 0***2 | Мотовило | |
| 8 | 0***3 | Мотовило | |
| 9 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 10 | 0***1 | Поддержка | |
| 11 | 3***7 | Хомут | |
| 12 | Б***9 | Болт М10-6gх30.88.35.019 | |
| 13 | 3***7 | Окантовка | |
| 14 | С***8 | Звено С-ПР-19,05-37,8 23.2.05790417-014-01 L=1695,45 | |
| 15 | С***8 | Звено С-ПР-19,05-37,8 23.2.05790417-014-01 L=1695,45 | |
| 16 | 0***0 | Стопор | |
| 17 | Б***9 | Болт М8х20.46.019 | |
| 18 | Г***9 | Гайка М8-6H.6. 019 | |
| 18 | Г***9 | Гайка М8-6H.6. 019 | |
| 18 | Г***9 | Гайка М8-6H.6. 019 | |
| 18 | Г***9 | Гайка М8-6H.6. 019 | |
| 19 | Ш***9 | Шайба 8Т 65Г 019 | |
| 19 | Ш***9 | Шайба 8Т 65Г 019 | |
| 19 | Ш***9 | Шайба 8Т 65Г 019 | |
| 19 | Ш***9 | Шайба 8Т 65Г 019 | |
| 20 | 0***2 | Кронштейн | |
| 21 | 0***3 | Шплинт | |
| 22 | Ш***9 | Шайба C 10х2.01.019 | |
| 23 | Р***2 | Шайба | |
| 24 | Р***2 | Шайба | |
| 25 | Р***1 | Ремень SPC 3150Lp 7700 Optibelt | |
| 26 | Ш***9 | Шайба С.8.01.019 | |
| 27 | Б***9 | Болт М12-6gx30.88.35.019 | |
| 28 | Ш***9 | Шайба 12Т 65Г 019 | |
| 28 | Ш***9 | Шайба 12Т 65Г 019 | |
| 28 | Ш***9 | Шайба 12Т 65Г 019 | |
| 28 | Ш***9 | Шайба 12Т 65Г 019 | |
| 29 | Ш***9 | Шайба 12Т 65Г 019 | |
| 29 | Ш***9 | Шайба 12Т 65Г 019 | |
| 29 | Ш***9 | Шайба 12Т 65Г 019 | |
| 29 | Ш***9 | Шайба 12Т 65Г 019 | |
| 30 | 0***0 | Опора | |
| 31 | 0***0 | Фиксатор | |
| 32 | Б***9 | Болт М10-6gx60.88.35.019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 33 | Ш***9 | Шайба 10Т 65Г 019 | |
| 34 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 35 | Ш***9 | Шайба С.10.01.019 | |
| 36 | 0***0 | Делитель | |
| 37 | 0***0 | Делитель | |
| 38 | 3***7 | Ушко | |
| 39 | Б***9 | Болт M16-6gx35.88.35.019 | |
| 40 | Ш***9 | Шайба 16Т 65Г 019 | |
| 41 | 0***0 | Фиксатор | |
| 42 | Р***5 | Поводок | |
| 43 | 4***2 | Шплинт | |
| 44 | 0***0 | Аппарат режущий | |
| 44 | 0***1 | Аппарат режущий | |
| 44 | 0***2 | Аппарат режущий | |
| 44 | 0***3 | Аппарат режущий | |
| 45 | 0***0 | Аппарат режущий | |
| 45 | 0***1 | Аппарат режущий | |
| 45 | 0***2 | Аппарат режущий | |
| 45 | 0***3 | Аппарат режущий | |
| 46 | 3***9 | Крышка | |
| 47 | Б***9 | Болт M10-6gx20.88.35.019 | |
| 48 | Ш***9 | Шайба С.6х1,4.01.019 | |
| 49 | 3***3 | Козырек | |
| 49 | 3***1 | Козырек | |
| 49 | 3***2 | Козырек | |
| 49 | 3***3 | Козырек | |
| 50 | Б***6 | Болт M6x16 ТУ23.4617472.06-91 | |
| 50 | Б***6 | Болт M6x16 ТУ23.4617472.06-91 | |
| 50 | Б***6 | Болт M6x16 ТУ23.4617472.06-91 | |
| 50 | Б***6 | Болт M6x16 ТУ23.4617472.06-91 | |
| 51 | Ц***8 | "Цепь ПР-19,05-37,8 L=1085,85 | |
| 52 | З***8 | Звено П-ПР-19,05-37,8 | |
| 53 | 0***8 | Кронштейн | |
| 54 | Ш***9 | Шплинт 4x36.019 | |
| 55 | Ш***9 | Шайба С.18.01.019 | |
| 56 | 3***А | Стеблеотвод | |
| 57 | Ш***9 | Шайба C 10.01.019 | |
| 58 | 0***1 | Опора | |
| 59 | 0***1 | Ремешок | |
| 60 | Б***9 | Болт М6х16.46.019 | |
| 61 | 0***6 | Уголок | |
| 62 | 0***1 | Уголок | |
| 63 | 0***2 | Уголок | |
| 64 | 0***4 | Щиток | |
| 65 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 65 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 65 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 65 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 66 | 0***0 | Щиток | |
| 67 | 0***0 | Щиток |
