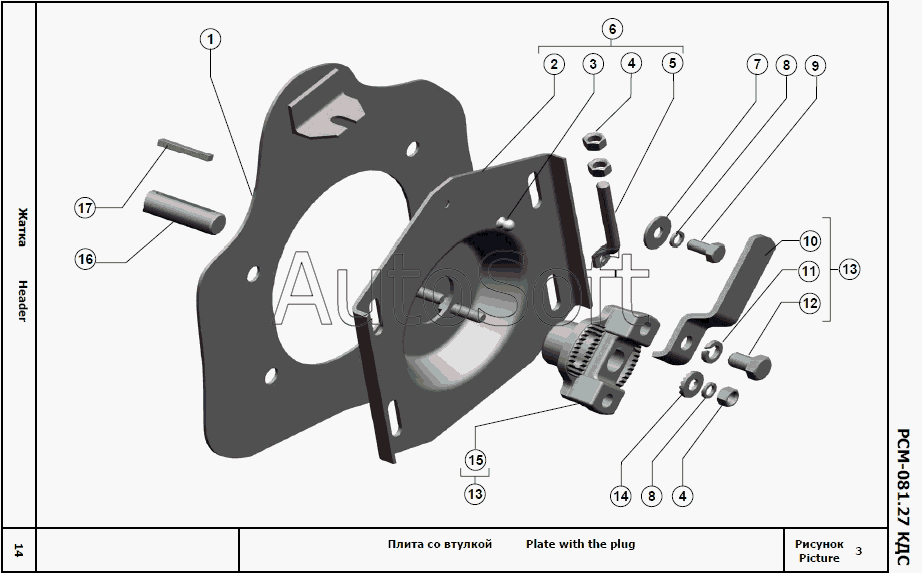

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Плита со втулкой
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Корпус | |
| 2 | 0***0 | Плита | |
| 3 | З***6 | Заклепка 8х18.01.10кл.016 | |
| 4 | Г***9 | Гайка М12-6Н.6.019 | |
| 5 | 3***4 | Болт | |
| 6 | 0***0 | Плита | |
| 7 | Ш***9 | Шайба С.12.01.019 | |
| 8 | Ш***9 | Шайба 12Т 65Г 019 | |
| 9 | Б***9 | Болт М12-6gх25.88.35.019 | |
| 10 | Р***А | Планка | |
| 11 | Ш***9 | Шайба 16Т 65Г 019 | |
| 12 | Б***9 | Болт М16-6gх25.88.35.019 | |
| 13 | Р***А | Втулка | |
| 14 | 2***2 | Шайба | |
| 15 | Р***5 | Втулка | |
| 16 | 0***0 | Шнек | |
| 17 | Ш***6 | Шпонка 2-8х7х56 |
