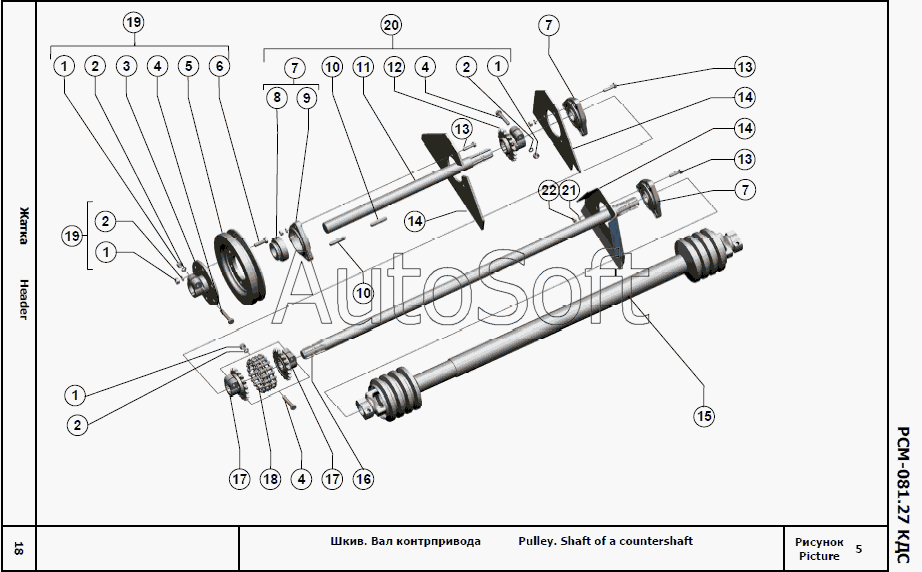

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2010). Шкив. Вал контрпривода
13
13
13
22
21
20
19
19
18
17
17
16
15
15
15
15
14
14
14
1
1
1
1
12
11
10
10
9
8
7
7
7
6
5
4
4
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М12-6H.6.019 | |
| 2 | Ш***9 | Шайба 12Т 65Г 019 | |
| 3 | 0***0 | Ступица | |
| 4 | Б***9 | Болт М12-6gх65.88.35.019 | |
| 5 | 0***1 | Шкив | |
| 6 | Б***9 | Болт М12-6gх40.88.35.019 | |
| 7 | Н***0 | Опора подшипника | |
| 8 | П***7 | Подшипник 1680208 ЕК10Т2С17 | |
| 9 | Н***6 | Корпус подшипника | |
| 10 | Ш***3 | Шпонка 12х8х63 | |
| 11 | 0***6 | Вал | |
| 12 | 0***0 | Звездочка | |
| 13 | 0***0 | Корпус | |
| 14 | К***с | Корпус | |
| 15 | В***4 | Вал карданный 10.016.2000-34 ТУ 23.2.2107-89 | |
| 15 | В***4 | Вал карданный 10.016.2000-34 ТУ 23.2.2107-89 | |
| 15 | В***4 | Вал карданный 10.016.2000-34 ТУ 23.2.2107-89 | |
| 15 | В***4 | Вал карданный 10.016.2000-34 ТУ 23.2.2107-89 | |
| 16 | 0***6 | Вал | |
| 17 | 0***0 | Звездочка | |
| 18 | Ц***4 | Цепь 2ПР-19.05-64 | |
| 19 | 0***0 | Шкив | |
| 20 | 0***0 | Вал контрпривода | |
| 21 | Ш***9 | Шайба 10Т 65Г 019 | |
| 22 | Г***9 | Гайка М10-6Н.6.019 |
