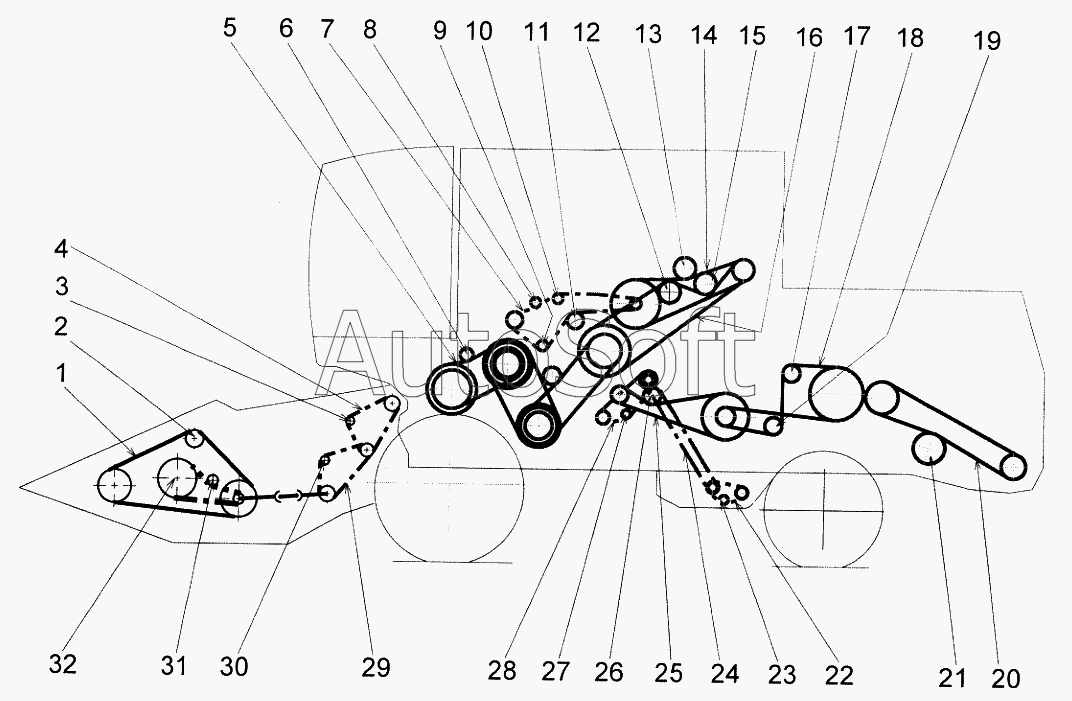

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2008). Схема передачь левой стороны
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Ремень С(В) 2360 | |
| 2 | Ж***9 | Шкив | |
| 3 | Ж***7 | Звездочка натяжная | |
| 4 | Ц***. | Цепь ПР-25.4-60, 87зв. | |
| 5 | Р***a | Ремень ЗНВ-2302 La | |
| 6 | 9***0 | Устройство натяжное | |
| 7 | Ц***8 | Цепь ПР-19.05-31,8 | |
| 8 | 9***A | Звездочка натяжная | |
| 9 | 2***6 | Звездочка | |
| 10 | К***5 | Ролик натяжной | |
| 11 | 9***Б | Звездочка натяжная | |
| 12 | Р***к | Ролик | |
| 13 | 9***Б | Шкив натяжной | |
| 14 | Р***a | Ремень ЗНВ-2907 La | |
| 15 | 9***Б | Ролик | |
| 16 | Р***a | Ремень 5НВ-3820 La | |
| 17 | К***А | Шкив натяжной | |
| 18 | Р***0 | Ремень С(В)-3750 | |
| 19 | 3***Б | Шкив натяжной | |
| 20 | Р***a | Ремень 2НВ-3820 La | |
| 21 | 9***A | Шкив натяжной | |
| 22 | Ц***8 | Цепь ПР-19.05-31,8 | |
| 23 | К***5 | Ролик натяжной | |
| 24 | К***Г | Транспортер цепной | |
| 25 | Р***0 | Ремень С(В)-3000 | |
| 26 | 9***0 | Шкив натяжной | |
| 27 | К***5 | Ролик натяжной | |
| 28 | Ц***8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. | |
| 29 | Ц***. | Цепь ПР-25.4-60, 70зв. | |
| 30 | Ж***7 | Звездочка натяжная | |
| 31 | 5***0 | Звездочка обводная | |
| 32 | 5***А | Устройство предохранительное |
