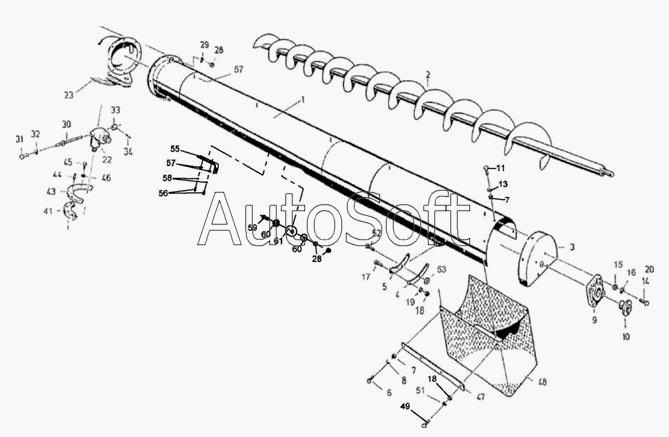

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010) (2010). Выгрузное устройство
/103.gif)
1
2
3
4
5
6
7
7
8
9
10
11
13
14
15
16
17
18
18
19
20
22
23
28
28
29
30
31
32
33
34
41
43
44
45
46
47
48
49
51
52
53
55
56
57
57
58
59
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***А | Труба шнека | |
| 2 | 0***3 | Шнек | |
| 3 | 0***0 | Фланец | |
| 4 | 0***7 | Сегмент | |
| 5 | 0***5 | Накладка | |
| 6 | M***9 | Болт | |
| 7 | М***9 | Гайка | |
| 8 | 8***9 | Шайба ГОСТ 6402-70 | |
| 9 | 0***4 | Подшипник фланцевый | |
| 10 | 0***7 | Втулка закрепительная | |
| 11 | M***9 | Болт | |
| 13 | 0***8 | Шайба стопорная | |
| 14 | M***9 | Болт | |
| 15 | М***9 | Гайка | |
| 16 | 1***9 | Шайба | |
| 17 | M***9 | Болт | |
| 18 | М***9 | Гайка | |
| 19 | 6***9 | Шайба | |
| 20 | M***9 | Болт | |
| 22 | 0***8 | Редуктор угловой 524 | |
| 23 | 9***0 | Колено | |
| 24 | 0***0 | Крышка | |
| 27 | M***9 | Болт | |
| 28 | М***9 | Гайка | |
| 29 | 1***9 | Шайба | |
| 30 | 0***2 | Валик | |
| 31 | M***9 | Болт | |
| 32 | А***9 | Шайба | |
| 33 | 0***5 | Втулка | |
| 34 | 0***5 | Штифт 5x30 | |
| 41 | 0***6 | Сегмент | |
| 42 | 0***4 | Шайба | |
| 43 | 0***8 | Сегмент | |
| 44 | 0***4 | Пресс-масленка | |
| 45 | 0***8 | Болт M10-6gx60.88.019 | |
| 46 | 0***2 | Шайба стопорная 10 | |
| 47 | 0***0 | Планка | |
| 48 | 0***5 | Лоток | |
| 49 | M***9 | Болт | |
| 51 | 0***7 | Шайба стопорная 6 | |
| 52 | M***9 | Болт | |
| 53 | А***9 | Шайба | |
| 55 | 9***А | Кронштейн | |
| 56 | B***9 | Винт | |
| 57 | А***9 | Шайба | |
| 58 | 5***9 | Шайба | |
| 59 | M***9 | Болт | |
| 60 | 4***3 | Втулка | |
| 61 | 4***8 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
