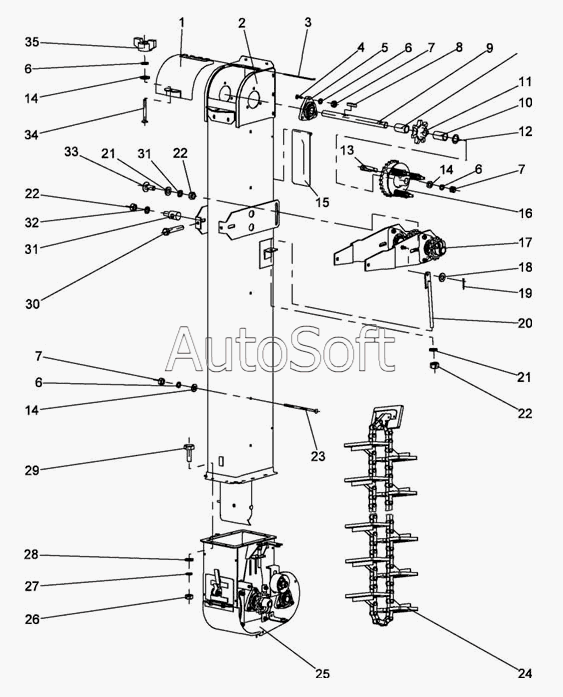

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010) (2010). Элеватор зерновой
/113.gif)
1
2
3
4
5
6
6
6
6
7
7
7
8
9
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1680205К7С17 | 1***7 | Подшипник | |
| Н.027.103 | Н***3 | Корпус подшипника | |
| 1 | 9***0 | Крышка верхняя | |
| 2 | 9***Ж | Кожух элеватора | |
| 3 | 4***4 | Ось петли | |
| 4 | М***9 | Болт | |
| 5 | К***0 | Подшипник | |
| 6 | 8***9 | Шайба ГОСТ 6402-70 | |
| 7 | М***9 | Гайка | |
| 8 | 8***6 | Шпонка | |
| 9 | 9***5 | Вал | |
| 10 | К***А | Труба распорная | |
| 11 | К***8 | Звездочка | |
| 12 | 5***2 | Шайба | |
| 13 | 6***Б | Клин | |
| 14 | А***9 | Шайба | |
| 15 | 4***А | Заслонка | |
| 16 | 9***А | Механизм предохранительный | |
| 17 | 9***А | Контрпривод элеватора | |
| 18 | А***9 | Шайба | |
| 19 | 2***9 | Шплинт | |
| 20 | К***5 | Тяга | |
| 21 | А***9 | Шайба | |
| 22 | М***9 | Гайка | |
| 23 | М***9 | Болт | |
| 24 | К***1 | Транспортер цепной | |
| 25 | 9***Ж | Головка нижняя в сборе | |
| 26 | М***9 | Гайка | |
| 27 | 6***9 | Шайба | |
| 28 | А***9 | Шайба | |
| 29 | M***9 | Болт | |
| 30 | 6***5 | Болт | |
| 31 | К***3 | Ось | |
| 32 | 1***9 | Шайба | |
| 33 | М***9 | Болт | |
| 34 | М***9 | Болт | |
| 35 | К***1 | Гайка-барашек |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
