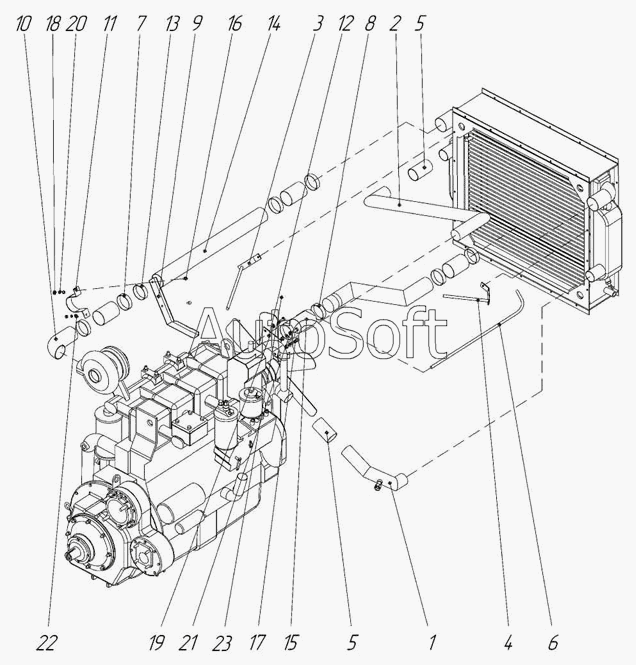

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010) (2010). Монтаж трубопроводов радиаторного узла
/136.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Труба водяная | |
| 2 | 4***3 | Трубка к радиатору | |
| 3 | 4***4 | Растяжка | |
| 4 | 4***1 | Растяжка | |
| 5 | 4***4 | Хомут | |
| 6 | 4***3 | Шланг пароотвода | |
| 7 | 4***8 | Хомут | |
| 8 | 4***3 | Хомут | |
| 9 | 4***2 | Кронштейн | |
| 10 | 4***5 | Патрубок | |
| 11 | 4***6 | Полухомут | |
| 12 | 4***4 | Прокладка | |
| 13 | 4***7 | Прокладка | |
| 14 | 4***8 | Труба | |
| 15 | 4***8 | Шланг соединительный | |
| 16 | М***3 | Болт | |
| 17 | М***5 | Болт | |
| 18 | М***9 | Гайка | |
| 19 | М***9 | Гайка | |
| 20 | 8***9 | Шайба ГОСТ 6402-70 | |
| 21 | 1***9 | Шайба | |
| 22 | А***9 | Шайба | |
| 23 | А***9 | Шайба |
