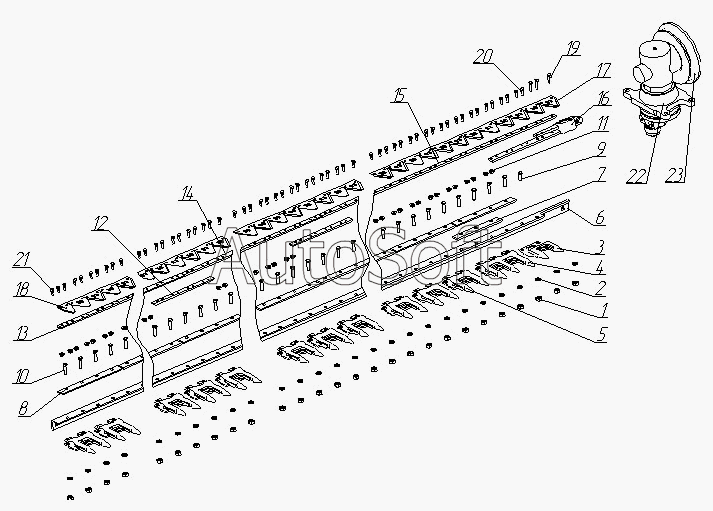

Каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010) (2010). Режущий аппарат
/13.gif)
1
1
1
2
2
2
3
4
5
5
5
6
6
6
7
8
8
8
9
10
10
10
11
11
11
12
13
14
15
15
15
16
17
17
17
18
19
20
21
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 1 | М***9 | Гайка | |
| 1 | М***9 | Гайка | |
| 2 | 8***9 | Шайба ГОСТ 6402-70 | |
| 2 | 8***9 | Шайба ГОСТ 6402-70 | |
| 2 | 8***9 | Шайба ГОСТ 6402-70 | |
| 3 | 1***1 | Палец открытый | |
| 4 | 1***1 | Палец тройной | |
| 5 | 1***1 | Палец закрытый | |
| 5 | 1***1 | Палец закрытый | |
| 5 | 1***1 | Палец закрытый | |
| 6 | Ж***3 | Уголок пальцевого бруса | |
| 6 | Ж***1 | Уголок пальцевого бруса | |
| 6 | Ж***2 | Уголок пальцевого бруса | |
| 7 | Ж***8 | Пластина направляющая | |
| 8 | Ж***9 | Пластина направляющая | |
| 8 | Ж***9 | Пластина направляющая | |
| 8 | Ж***9 | Пластина направляющая | |
| 9 | М***9 | Болт | |
| 10 | М***9 | Болт | |
| 10 | М***9 | Болт | |
| 10 | М***9 | Болт | |
| 11 | 1***1 | Гайка с фланцем | |
| 11 | 1***1 | Гайка с фланцем | |
| 11 | 1***1 | Гайка с фланцем | |
| 12 | 1***6 | Соединитель косы | |
| 13 | 1***0 | Спинка косы | |
| 14 | Ж***3 | Спинка косы | |
| 15 | Ж***4 | Спинка косы | |
| 15 | Ж***1 | Спинка косы | |
| 15 | Ж***2 | Спинка косы | |
| 16 | Ж***Г | Головка ножа | |
| 17 | 1***3 | Сегмент | |
| 17 | 1***3 | Сегмент | |
| 17 | 1***3 | Сегмент | |
| 18 | 1***2 | Сегмент зачисточный | |
| 19 | М***9 | Болт | |
| 20 | М***9 | Болт | |
| 21 | 1***1 | Болт | |
| 21 | 1***1 | Болт | |
| 21 | 1***1 | Болт | |
| 22 | 1***1 | Планетарный привод ножа | |
| 22 | М***0 | Механизм планетарный привода ножа | |
| 23 | Ж***0 | Шкив |
