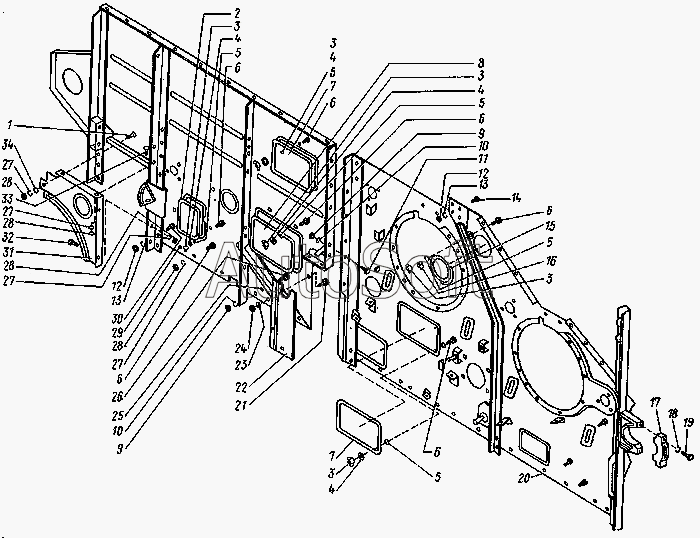

Каталог запасных частей к технике: КЗК Енисей 1200. Панель правая с лючками
1
2
3
3
3
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Болт М8х20-7796 | |
| 2 | К***1 | Крышка люка | |
| 3 | М***2 | Гайка | |
| 4 | 4***9 | Шайба | |
| 5 | 1***1 | Шайба | |
| 6 | М***2 | Болт | |
| 7 | К***6 | Крышка люка | |
| 8 | К***3 | Крышка люка | |
| 9 | М***5 | Гайка | |
| 10 | 1***2 | Шайба | |
| 11 | 4***0 | Болт М10х25-7796 | |
| 12 | М***5 | Гайка | |
| 13 | 1***2 | Шайба | |
| 14 | 4***0 | Болт М12х30-7796 | |
| 15 | К***7 | Крышка люка | |
| 16 | К***4 | Шайба | |
| 17 | К***5 | Обойма | |
| 18 | 1***2 | Шайба | |
| 19 | 4***0 | Болт М16х55-7796 | |
| 20 | К***Г | Секция панели правая | |
| 21 | 4***0 | Болт М6х16-7798 | |
| 22 | К***А | Щиток правый | |
| 23 | 6***2 | Шайба | |
| 24 | М***5 | Гайка | |
| 25 | 1***7 | Шайба | |
| 26 | 4***0 | Болт М10х30-7802 | |
| 27 | 8***2 | Шайба | |
| 28 | М***5 | Гайка | |
| 29 | К***Б | Секция панели задняя левая | |
| 30 | 4***0 | Болт М12х40-7802 | |
| 31 | 4***1 | Щиток правый | |
| 32 | 4***0 | Болт М8х25-7796 | |
| 33 | 4***0 | Болт М8х16-7796 | |
| 34 | 8***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
