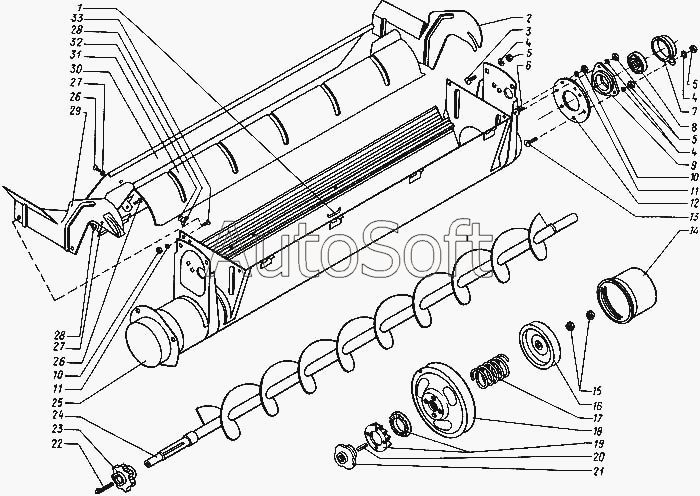

Каталог запасных частей к технике: КЗК Енисей 1200. Шнек колосовой КДМ 2-19В
26
26
18
19
20
21
22
23
24
25
17
27
27
28
28
29
30
31
32
33
1
16
15
14
13
12
11
11
10
10
9
8
7
6
5
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Шплинт | |
| 2 | К***7 | Щит правый | |
| 3 | 4***0 | Болт М10х25-7802 | |
| 4 | 1***2 | Шайба | |
| 5 | М***5 | Гайка | |
| 6 | 4***0 | Болт М10х30-7802 | |
| 7 | К***8 | Колпачок | |
| 8 | 1***6 | Подшипник | |
| 9 | Н***3 | Корпус подшипника | |
| 10 | М***5 | Гайка | |
| 11 | 8***2 | Шайба | |
| 12 | К***3 | Фланец | |
| 13 | М***2 | Болт | |
| 14 | К***1 | Кожух предохранительный | |
| 15 | М***6 | Гайка | |
| 16 | К***8 | Шайба | |
| 17 | К***3 | Пружина | |
| 18 | К***А | Шкив | |
| 19 | 6***2 | Муфта пробуксовывания | |
| 20 | 8***0 | Шпонка | |
| 21 | К***А | Втулка | |
| 22 | 5***7 | Шпонка | |
| 23 | К***9 | Звездочка | |
| 24 | К***В | Шнек | |
| 25 | К***1 | Кожух колосового шнека | |
| 26 | 4***0 | Болт М6х20-7802 | |
| 27 | 6***1 | Шайба | |
| 28 | М***2 | Гайка | |
| 29 | К***4 | Щит левый | |
| 30 | 4***0 | Доска выдвижная | |
| 31 | 4***А | Доска откидная | |
| 32 | 6***2 | Шайба | |
| 33 | 4***0 | Болт М8х16-7796 |
