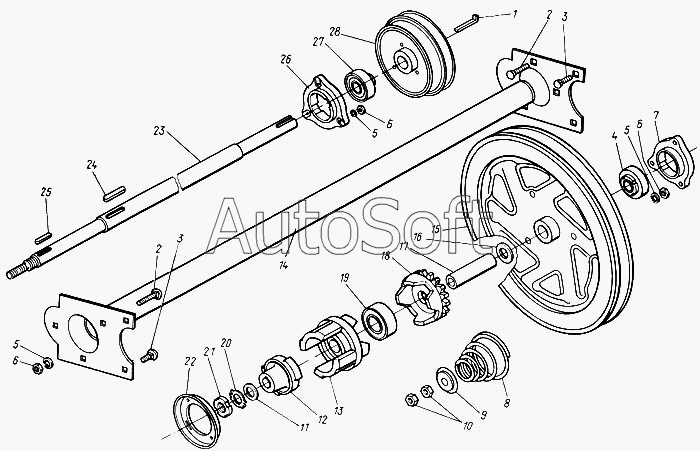

Каталог запасных частей к технике: КЗК Енисей 1200. Контрпривод задний КДМ 2-37В
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
6
6
5
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Шпонка | |
| 2 | 4***0 | Болт М10х35-7802 | |
| 3 | 4***0 | Болт М10х25-7802 | |
| 4 | 1***7 | Подшипник | |
| 5 | 1***2 | Шайба | |
| 6 | М***5 | Гайка | |
| 7 | Н***5 | Корпус подшипника | |
| 8 | К***2 | Пружина коническая | |
| 9 | 5***4 | Тарелка | |
| 10 | М***5 | Гайка | |
| 11 | 4***7 | Шайба | |
| 12 | 6***1 | Диск ведущий | |
| 13 | 3***7 | Диск муфты наружный | |
| 14 | К***9 | Труба распорная задняя | |
| 15 | К***2 | Шкив | |
| 16 | 4***2 | Шайба с фаской | |
| 17 | 8***3 | Труба распорная | |
| 18 | 3***2 | Диск муфты внутренний | |
| 19 | 0***7 | Втулка резиновая | |
| 20 | 2***2 | Шайба | |
| 21 | М***1 | Гайка | |
| 22 | 4***1 | Диск опорный | |
| 23 | 6***Д | Вал контрпривода | |
| 24 | 1***0 | Шпонка | |
| 25 | 8***0 | Шпонка | |
| 26 | Н***4 | Корпус подшипника | |
| 27 | 1***6 | Подшипник | |
| 28 | К***3 | Шкив |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
