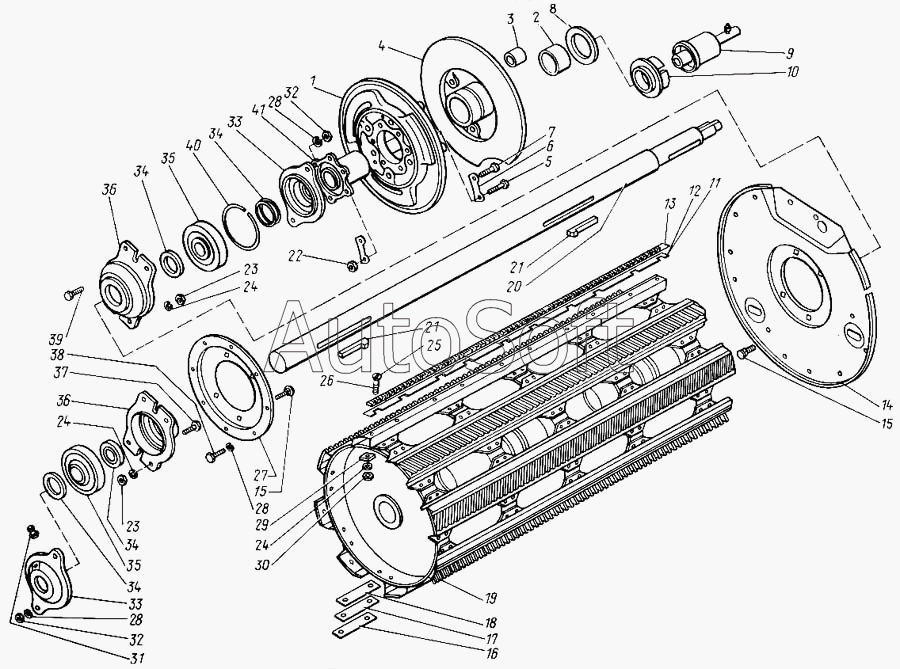

Каталог запасных частей к технике: КЗК Енисей 1200. Барабан второй КДМ 2-91Б
32
32
22
23
23
24
24
24
25
26
27
28
28
28
29
30
31
21
21
33
33
34
34
34
34
35
35
36
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Диск | |
| 2 | 5***9 | Втулка | |
| 3 | 5***6 | Втулка | |
| 4 | К***Б | Диск малый подвижный | |
| 5 | М***7 | Болт | |
| 6 | К***1 | Пластина замочная | |
| 7 | М***6 | Болт | |
| 8 | К***А | Шайба | |
| 9 | Г***А | Гидроцилиндр | |
| 10 | К***Г | Втулка | |
| 11 | 4***5 | Прокладка | |
| 12 | 4***7 | Пластинка | |
| 13 | 7***А | Бич | |
| 14 | К***А | Фланец | |
| 15 | 4***0 | Болт М12х40-7802 | |
| 16 | 4***0 | Пластина балансировочная | |
| 17 | 4***9 | Пластина балансировочная | |
| 18 | 4***8 | Пластина балансировочная | |
| 19 | К***1 | Остов барабана | |
| 20 | К***Б | Вал барабана | |
| 21 | 4***8 | Шпонка специальная | |
| 22 | М***5 | Гайка | |
| 23 | М***5 | Гайка | |
| 24 | 1***2 | Шайба | |
| 25 | 6***9 | Болт специальный | |
| 26 | 6***2 | Болт специальный | |
| 27 | К***7 | Фланец | |
| 28 | 1***2 | Шайба | |
| 29 | 4***3 | Шайба | |
| 30 | М***5 | Гайка | |
| 31 | 2***р | Масленка | |
| 32 | М***5 | Гайка | |
| 33 | 4***0 | Крышка подшипника | |
| 34 | 1***1 | Манжета | |
| 35 | 1***2 | Подшипник | |
| 36 | 4***9 | Корпус подшипника (47855110066) | |
| 37 | М***5 | Болт | |
| 38 | 4***0 | Болт М10х20-7796 | |
| 39 | М***5 | Болт | |
| 40 | 4***1 | Кольцо упорное | |
| 41 | К***2 | Ступица |
