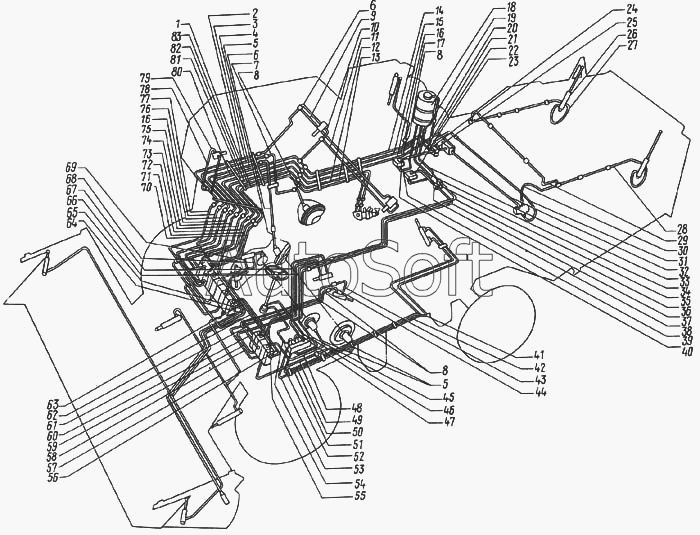

Каталог запасных частей к технике: КЗК Енисей 1200. Гидросистема КДМ 9Е
52
62
61
60
59
58
57
56
55
54
53
63
51
50
49
48
47
46
45
44
43
73
83
82
81
80
79
78
77
76
75
74
42
72
71
70
69
68
67
66
65
64
11
21
20
19
18
18
17
16
15
14
13
12
22
10
9
8
8
8
7
6
6
5
5
4
3
2
32
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***3 | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | Н***0 | Рукав | |
| 6 | К***3 | Трубопровод | |
| 7 | К***5 | Трубопровод | |
| 8 | Н***0 | Рукав | |
| 9 | К***2 | Трубопровод | |
| 10 | К***А | Трубопровод | |
| 11 | К***Б | Трубопровод | |
| 12 | К***А | Трубопровод | |
| 13 | К***1 | Трубопровод | |
| 14 | К***0 | Трубопровод | |
| 15 | К***А | Трубопровод | |
| 16 | К***А | Трубопровод | |
| 17 | К***1 | Трубопровод | |
| 18 | К***В | Резервуар | |
| 19 | К***В | Шланг | |
| 20 | К***В | Шланг | |
| 21 | Н***0 | Рукав | |
| 22 | К***Б | Трубопровод | |
| 23 | Н***0 | Рукав | |
| 24 | К***А | Клапан | |
| 25 | К***В | Шланг | |
| 26 | 5***5 | Гидроцилиндр подъема мотовила | |
| 27 | 5***А | Трубопровод | |
| 28 | 5***А | Трубопровод | |
| 29 | К***Б | Трубопровод | |
| 30 | К***Б | Трубопровод | |
| 31 | К***4 | Трубопровод | |
| 32 | К***5 | Трубопровод | |
| 33 | К***0 | Трубопровод | |
| 34 | К***2 | Шланг | |
| 35 | К***4 | Трубопровод | |
| 36 | К***2 | Трубопровод | |
| 37 | К***1 | Трубопровод | |
| 38 | К***А | Клапан | |
| 39 | 3***1 | Шланг | |
| 40 | К***5 | Трубопровод | |
| 41 | К***1 | Трубопровод | |
| 42 | К***7 | Трубопровод | |
| 43 | К***3 | Трубопровод | |
| 44 | К***9 | Трубопровод | |
| 45 | К***А | Трубопровод | |
| 46 | К***А | Трубопровод | |
| 47 | К***4 | Трубопровод | |
| 48 | К***В | Трубопровод | |
| 49 | К***Б | Трубопровод | |
| 50 | К***Г | Трубопровод | |
| 51 | К***Г | Трубопровод | |
| 52 | К***Б | Трубопровод | |
| 53 | К***Б | Трубопровод | |
| 54 | К***А | Трубопровод | |
| 55 | К***6 | Трубопровод | |
| 56 | К***3 | Трубопровод | |
| 57 | К***Б | Трубопровод | |
| 58 | К***8 | Трубопровод | |
| 59 | К***1 | Трубопровод | |
| 60 | К***7 | Трубопровод | |
| 61 | К***4 | Трубопровод | |
| 62 | К***6 | Трубопровод. | |
| 63 | К***9 | Трубопровод | |
| 64 | К***Б | Трубопровод | |
| 65 | К***Б | Трубопровод | |
| 66 | К***Б | Трубопровод | |
| 67 | К***Б | Трубопровод | |
| 68 | К***7 | Трубопровод | |
| 69 | К***8 | Трубопровод | |
| 70 | К***А | Трубопровод | |
| 71 | К***А | Трубопровод | |
| 72 | К***5 | Трубопровод | |
| 73 | К***7 | Трубопровод | |
| 74 | К***5 | Трубопровод | |
| 75 | К***Г | Трубопровод | |
| 76 | К***6 | Трубопровод | |
| 77 | К***7 | Трубопровод | |
| 78 | К***0 | Трубопровод | |
| 79 | К***2 | Трубопровод | |
| 80 | К***1 | Трубопровод | |
| 81 | К***А | Трубопровод | |
| 82 | К***1 | Трубопровод | |
| 83 | К***А | Трубопровод |
