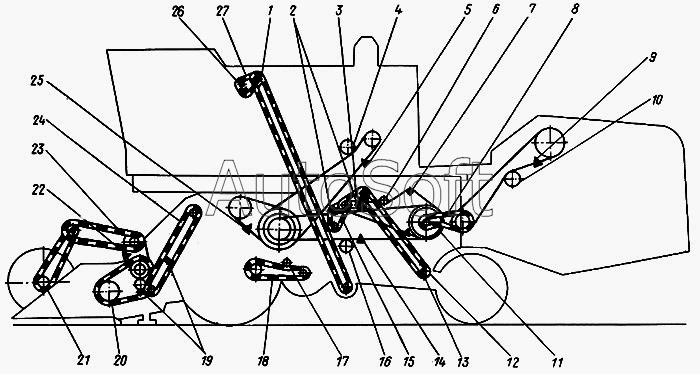

Каталог запасных частей к технике: КЗК Енисей 1200. Схема передач левой стороны Енисей-1200-1
15
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Цепь зернового элеватора | |
| 2 | К***8 | Звездочка натяжная | |
| 3 | Ц***. | Цепь ПР-19, 05-3180, 58 зв. | |
| 4 | К***Б | Шкив натяжной | |
| 5 | Р***Т | Ремень В-4750Т | |
| 6 | Н***0 | Шкив натяжной | |
| 7 | К***5 | Шкив натяжной | |
| 8 | Ц***. | Цепь ПР-19, 05-3180, 88 зв. | |
| 9 | Р***Т | Ремень Г-4500Т | |
| 10 | К***2 | Шкив натяжной | |
| 11 | 4***А | Звездочка натяжная | |
| 12 | Р***Т | Ремень В-3750Т | |
| 13 | К***Б | Цепь колосового элеватора | |
| 14 | Р***Т | Ремень Г- 5300Т | |
| 15 | Ц***. | Цепь ПР-19, 05-3180, 42 зв. | |
| 16 | 3***Б | Шкив натяжной контрпривода | |
| 17 | 3***А | Звездочка в сборе | |
| 18 | Ц***. | Цепь ПР-19, 05-3180, 75 зв. | |
| 19 | 5***0 | Звездочка обводная | |
| 20 | Ц***. | Цепь ПР-19, 05-3180, 122 зв. | |
| 21 | Ц***. | Цепь ПР-19, 05-3180, 100 зв. | |
| 22 | 0***А | Ремень вариатора зубчатый | |
| 23 | Ц***. | Цепь ПР- 19, 05- 31 80, 109 зв.. | |
| 24 | Ц***. | Цепь ПР-19, 05-3180, 180 зв. | |
| 25 | 0***А | Ремень клиновой специальный | |
| 26 | Ц***. | Цепь ПР-19, 05-3180, 120 зв. | |
| 27 | К***8 | Звездочка натяжная | |
| 28 | К***5 | Ролик натяжной | |
| 29 | Ц***. | Цепь ПР-19, 05-3180, 49 зв. |
