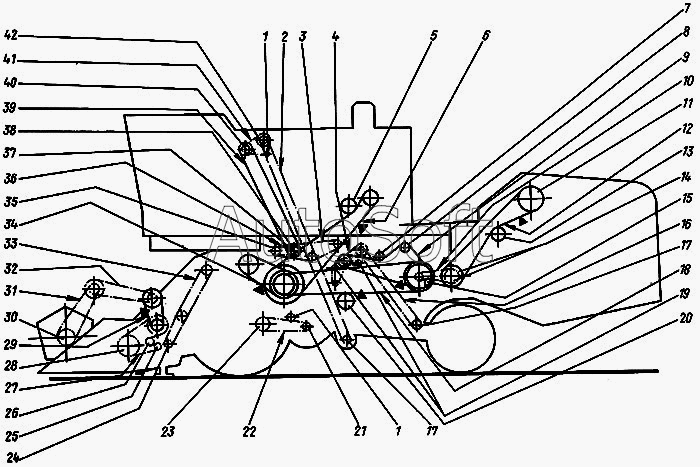

Каталог запасных частей к технике: КЗК Енисей 1200. Схема передач левой стороны Енисей-1200-Н
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Звездочка в сборе | |
| 2 | К***А | Цепь зернового элеватора | |
| 3 | Ц***. | Цепь ПР-19, 05-3180, 120 зв. | |
| 4 | Ц***. | Цепь ПР-19 ,05-3180, 58 зв. | |
| 5 | К***Б | Шкив натяжной | |
| 6 | Р***Т | Ремень В-4750Т | |
| 7 | Н***0 | Шкив натяжной | |
| 8 | К***5 | Шкив натяжной | |
| 9 | Р***Т | Ремень В-3750Т | |
| 10 | Ц***. | Цепь ПР-19, 05-3180, 88 зв. | |
| 11 | К***7 | Шкив | |
| 12 | Р***Т | Ремень Г-4500Т | |
| 13 | К***2 | Шкив натяжной | |
| 14 | К***4 | Шкив | |
| 15 | 4***А | Звездочка натяжная | |
| 16 | К***Б | Цепь колосового элеватора | |
| 17 | 1***Б | Звездочка натяжная | |
| 18 | Р***Т | Ремень Г-5300Т | |
| 19 | К***8 | Звездочка натяжная | |
| 20 | 3***Б | Шкив натяжной контрпривода | |
| 21 | 6***9 | Звездочка | |
| 22 | Ц***. | Цепь ПР-19, 05-3180, 75 зв. | |
| 23 | 3***1 | Звездочка | |
| 24 | 5***1 | Звездочка натяжная | |
| 25 | Н***3 | Звездочка дискован | |
| 26 | 5***0 | Звездочка обводная | |
| 27 | Ц***. | Цепь ПР-19, 05-3180, 122 зв. | |
| 28 | 2***1 | Звездочка | |
| 29 | 0***А | Ремень вариатора зубчатый | |
| 30 | 5***4 | Звездочка | |
| 31 | Ц***. | Цепь ПР-19, 05-3180, 100 зв. | |
| 32 | Ц***. | Цепь ПР-19, 05-3180, 109 зв. | |
| 33 | Ц***. | Цепь ПР-19, 05-3180, 180 зв.. | |
| 34 | 0***А | Ремень клиновой специальный | |
| 35 | К***2 | Звездочка | |
| 36 | Ц***. | Цепь ПР-19, 05-3180, 46 зв . | |
| 37 | К***2 | Звездочка | |
| 38 | К***4 | Шкив | |
| 39 | Р***Т | Ремень В-3750Т | |
| 40 | К***4 | Звездочка | |
| 41 | Ц***. | Цепь ПР-19, 05-3180, 62 зв. | |
| 42 | К***9 | Звездочка |
