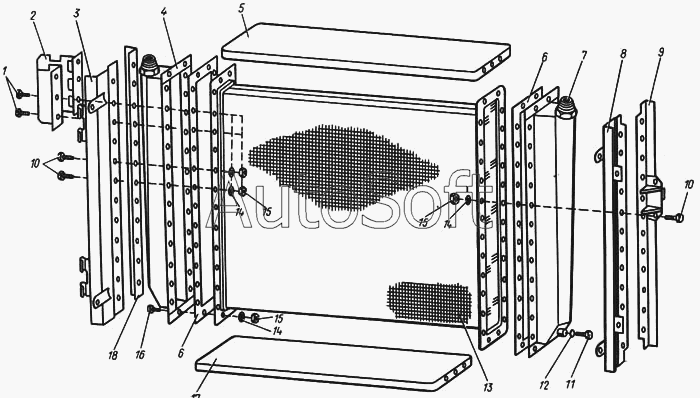

Каталог запасных частей к технике: КЗК Енисей 1200. Радиатор воздушный КДМ 3-50
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
14
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Болт М8х30-7796 | |
| 2 | К***5 | Кронштейн | |
| 3 | К***А | Накладка левая | |
| 4 | К***Б | Коллектор левый | |
| 5 | К***7 | Крышка верхняя | |
| 6 | К***6 | Прокладка | |
| 7 | К***Б | Коллектор правый | |
| 8 | К***А | Накладка правая | |
| 9 | К***А | Накладка задняя | |
| 10 | 4***0 | Болт М8х25-7796 | |
| 11 | 4***0 | Болт М10х20-7796 | |
| 12 | 1***1 | Шайба | |
| 13 | 1***0 | Сердцевина воздушного радиатора | |
| 14 | 8***2 | Шайба | |
| 15 | М***4 | Гайка | |
| 16 | 4***0 | Болт М8х20-7796 | |
| 17 | К***8 | Крышка нижняя | |
| 18 | К***8 | Накладка задняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
