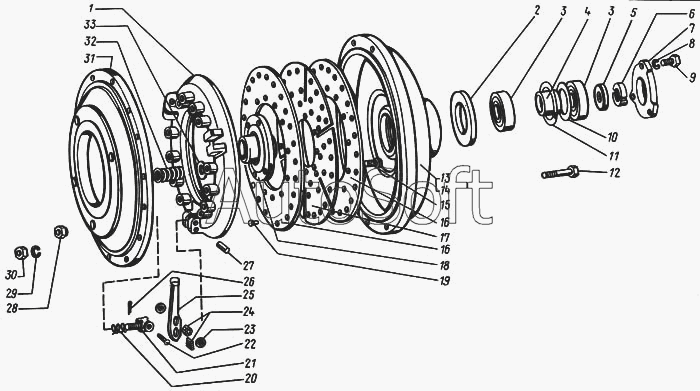

Каталог запасных частей к технике: КЗК Енисей 1200. Сцепление со шкивом 54А-4-1-1
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
16
15
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Диск сцепления нажимной | |
| 2 | 5***3 | Шайба | |
| 3 | 1***9 | Подшипник | |
| 4 | 5***А | Втулка | |
| 5 | 5***5 | Шайба | |
| 6 | 4***А | Гайка | |
| 7 | 5***Б | Фланец | |
| 8 | 1***2 | Шайба | |
| 9 | М***8 | Болт | |
| 10 | 5***2 | Кольцо | |
| 11 | 2***1 | Кольцо | |
| 12 | 4***0 | Болт М10х45-7798 | |
| 13 | 5***Б | Ступица муфты сцепления | |
| 14 | 5***5 | Втулка | |
| 15 | 8***9 | Заклепка | |
| 16 | 4***А | Накладка фрикционная | |
| 17 | 4***А | Диск сцепления | |
| 18 | 4***5 | Ступица ведомого диска | |
| 19 | 0***6 | Заклепка | |
| 20 | 5***0 | Пружина | |
| 21 | 5***8 | Вилка | |
| 22 | 5***9 | Палец | |
| 23 | 5***6 | Шайба трения | |
| 24 | 1***0 | Ролик игольчатый | |
| 25 | 5***3 | Рычаг оттяжной | |
| 26 | 2***7 | Шплинт | |
| 27 | 4***А | Палец нажимного диска | |
| 28 | 5***9 | Гайка регулировочная | |
| 29 | 1***2 | Шайба | |
| 30 | М***5 | Гайка | |
| 31 | 4***Б | Кожух сцепления | |
| 32 | 4***5 | Пружина нажимная | |
| 33 | 4***1 | Наиба теплоизолирующая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
