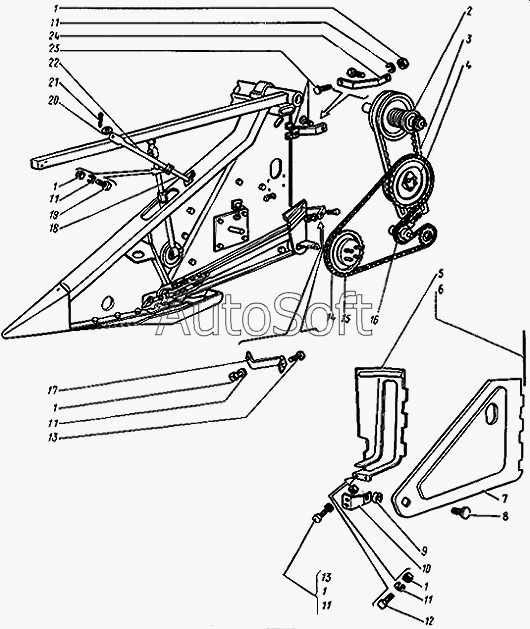

Каталог запасных частей к технике: КЗК Енисей 1200. Механизм левой стороны жатки
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***5 | Гайка | |
| 2 | 5***Б | Шкив вариатора верхний | |
| 3 | 0***А | Ремень вариатора зубчатый | |
| 4 | 3***А | Вал вариатора | |
| 5 | 5***3 | Боковина | |
| 6 | 5***3 | Шомпол | |
| 7 | 5***1 | Боковина | |
| 8 | 4***2 | Винт | |
| 9 | 1***1 | Втулка | |
| 10 | Ж***8 | Папка | |
| 11 | 8***2 | Шайба | |
| 12 | М***8 | Болт | |
| 13 | 4***0 | Болт М8х20-7798 | |
| 14 | 5***А | Устройство предохранительное | |
| 15 | Ц***ь | Цепь | |
| 16 | 5***0 | Звездочка обводная | |
| 17 | 5***3 | Кронштейн | |
| 18 | Ж***5 | Тяга | |
| 19 | 4***0 | Болт М8х30-7798 | |
| 20 | 1***1 | Шайба | |
| 21 | 3***7 | Шплинт | |
| 22 | 5***1 | Тяга | |
| 23 | 4***0 | Болт М8х25-7802 | |
| 24 | 5***4 | Кронштейн |
