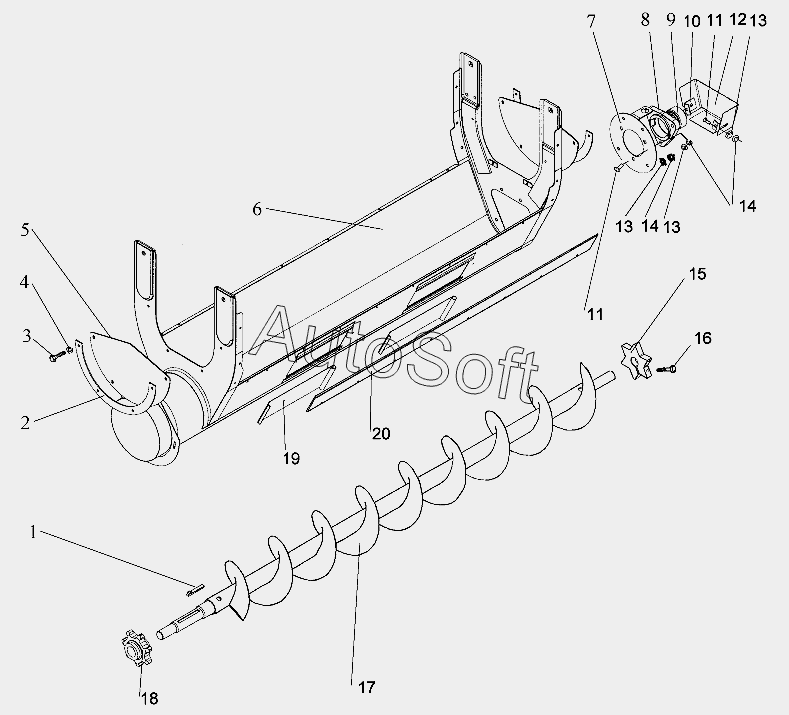

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Шнек зерновой КДМ2-21К
/94.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Шпонка 8х7х50 | |
| 2 | 5***4 | Скоба | |
| 3 | М***9 | Болт | |
| 4 | 6***9 | Шайба | |
| 5 | 5***5 | Уплотнитель | |
| 6 | К***Б | Кожух шнека | |
| 7 | К***В | Фланец | |
| 8 | Н***А | Корпус подшипника (РТМА23.2.027-77) | |
| 9 | 1***7 | Подшипник | |
| 10 | Р***2 | Уголок | |
| 11 | М***9 | Болт | |
| 12 | Р***А | Крышка | |
| 13 | 8***9 | Шайба ГОСТ 6402-70 | |
| 14 | М***9 | Гайка | |
| 15 | К***А | Формиратор сигнала | |
| 16 | М***9 | Болт | |
| 17 | К***Б | Шнек зерновой | |
| 18 | К***9 | Звездочка ведущая | |
| 19 | 4***А | Заслонка | |
| 20 | 0***1 | Отлив |
