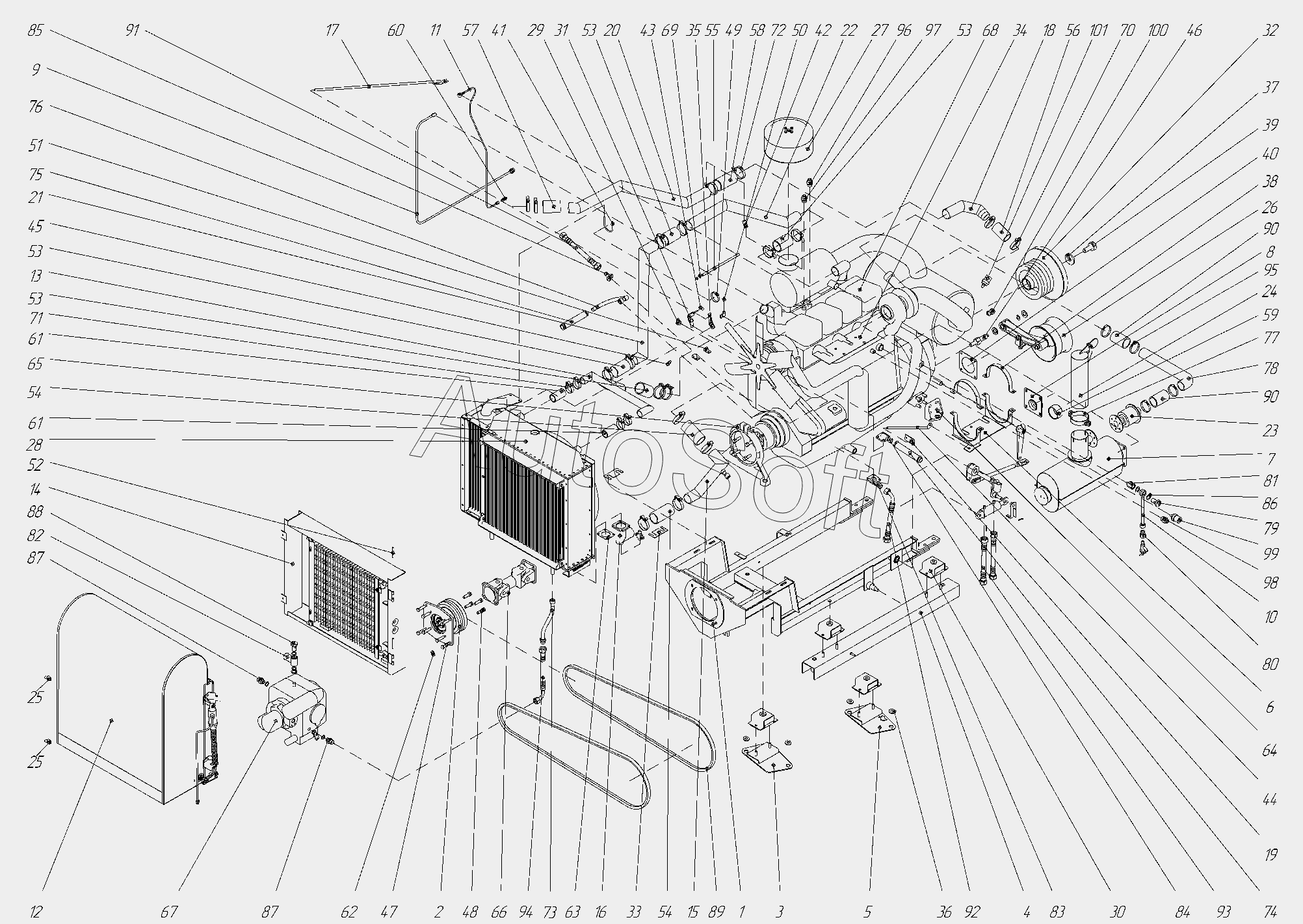

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Установка моторная 442Н-4Б
/112.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
54
54
55
56
57
58
59
60
61
61
62
63
64
65
66
66
66
67
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
89
90
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Проволока1-0-4 | П***4 | Скрутка | |
| 1 | 4***1 | Рама подмоторная | |
| 2 | 2***А | Шкив в сборе | |
| 3 | 2***3 | Кронштейн правый | |
| 4 | 2***А | Жесткость | |
| 5 | 2***А | Кронштейн левый | |
| 6 | 4***А | Кронштейн глушителя | |
| 7 | 4***7 | Глушитель | |
| 8 | 4***1 | Проставка | |
| 9 | 4***В | Трубка забора топлива | |
| 10 | 4***4 | Трубопровод | |
| 11 | 4***А | Трубопровод | |
| 12 | 4***1 | Воздухозаборник радиаторов | |
| 13 | 4***Б | Труба верхняя | |
| 14 | 4***6 | Проставка конденсатора | |
| 15 | 4***1 | Труба нижняя водяная | |
| 16 | 4***0 | Труба нижняя водяная | |
| 17 | 4***5 | Растяжка | |
| 18 | 4***1 | Труба воздушная | |
| 19 | 4***А | Направляющая | |
| 20 | 4***7 | Труба верхнего воздуховода | |
| 21 | 4***В | Труба вертикальная нижнего воздуховода | |
| 22 | 4***Б | Труба нижнего воздуховода | |
| 23 | 4***5 | Клапан эжектора | |
| 24 | 4***3 | Труба выхлопная | |
| 25 | К***1 | Гайка-барашек | |
| 26 | К***9 | Шкив натяжной | |
| 27 | 2***3 | Воздухозаборник вращающийся | |
| 28 | 4***7 | Блок радиаторов | |
| 29 | 4***7 | Рычаг останова двигателя | |
| 30 | Р***0 | Амортизатор | |
| 31 | 4***А | Рычаг регулировки подачи топлива | |
| 32 | 4***0 | Шкив | |
| 33 | 2***7 | Прокладка | |
| 34 | 4***А | Ограждение коллектора | |
| 35 | 4***1 | Пластина | |
| 36 | К***9 | Шайба | |
| 37 | 2***8 | Шайба | |
| 38 | 2***1 | Хомут | |
| 39 | 2***5 | Болт | |
| 40 | 2***7 | Прокладка | |
| 41 | 4***3 | Скоба | |
| 42 | 4***7 | Пластина | |
| 43 | 4***2 | Ось | |
| 44 | 4***1 | Растяжка | |
| 45 | К***8 | Скоба | |
| 46 | 4***Б | Палец | |
| 47 | К***2 | Болт крепления шкива | |
| 48 | 2***А | Болт крепления кардана | |
| 49 | К***1 | Прокладка | |
| 50 | К***0 | Прокладка | |
| 51 | К***2 | Прокладка | |
| 52 | К***2 | Ось петли | |
| 53 | Г***6 | Шланг соединительный | |
| 54 | Г***1 | Шланг соединительный | |
| 55 | 4***2 | Трубка пароотводящая | |
| 56 | 3***1 | Шланг соединительный | |
| 57 | 4***3 | Шланг соединительный | |
| 58 | 4***1 | Шланг соединительный | |
| 59 | 4***4 | Компенсатор | |
| 60 | 5***1 | Штуцер переходной | |
| 61 | 4***1 | Шланг | |
| 62 | 1***1 | Шайба | |
| 63 | М***3 | Прокладка | |
| 64 | К***6 | Лапа | |
| 65 | К***А | Кронштейн | |
| 66 | К***0 | Вал карданный основной | |
| 66 | К***4 | Вал карданный основной | |
| 67 | Н***0 | Насос | |
| 67 | Н***0 | Насос | |
| 68 | Д***И | Двигатель | |
| 69 | 1***6 | Хомут | |
| 70 | А***0 | Хомут | |
| 71 | А***0 | Хомут | |
| 72 | А***0 | Хомут | |
| 73 | 9***0 | Переходник | |
| 74 | Р***1 | Рукав в сборе | |
| 75 | Р***1 | Рукав в сборе | |
| 76 | Р***5 | Трубопровод | |
| 77 | К***2 | Хомут | |
| 78 | 4***1 | Труба | |
| 79 | 2***1 | Болт поворотного угольника | |
| 80 | 2***7 | Штуцер | |
| 81 | 2***1 | Штуцер | |
| 82 | 9***1 | Угольник | |
| 83 | 9***4 | Муфта | |
| 84 | 9***5 | Муфта | |
| 85 | 9***7 | Муфта | |
| 86 | Г***А | Шайба | |
| 87 | Г***2 | Штуцер | |
| 88 | Г***Д | Болт | |
| 89 | K***5 | Ремень | |
| 90 | 4***3 | Рукав-деталь | |
| 91 | 9***1 | РВД | |
| 92 | 9***1 | РВД | |
| 93 | 9***1 | Рукав высокого давления | |
| 94 | 1***1 | Рукав высокого давления | |
| 95 | 4***6 | Хомут червячный | |
| 96 | Т***1 | Датчик сигнализатора температуры | |
| 97 | Т***В | Датчик указателя температуры | |
| 98 | 3***9 | Датчик сигнализатора давления масла | |
| 99 | М***5 | Датчик давления масла (для дв. ЯМЗ-236) | |
| 100 | П***1 | Преобразователь первичный | |
| 101 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
