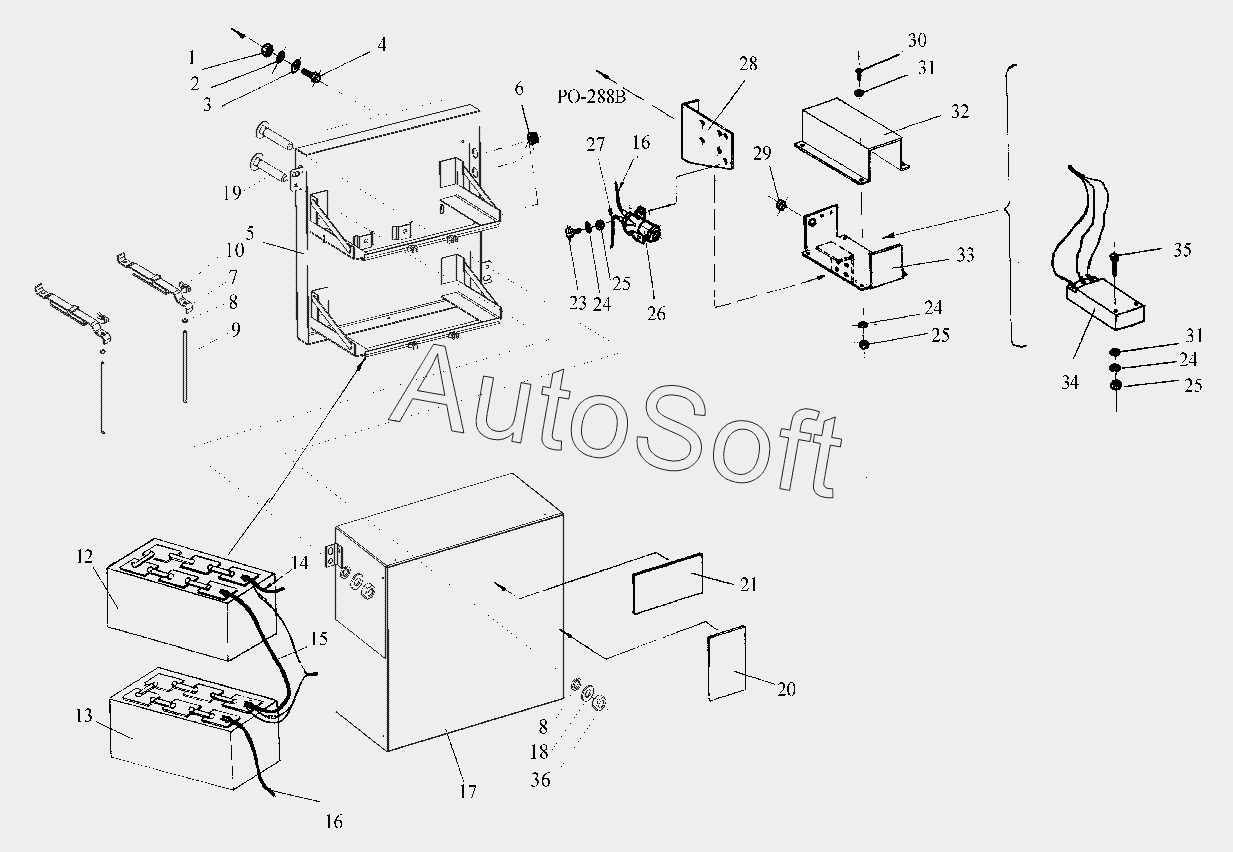

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Блок аккумуляторных батарей Р7А
/153.gif)
27
18
19
20
21
22
23
24
24
24
25
25
25
26
17
28
29
30
31
31
32
33
34
35
36
11
2
3
4
5
6
7
8
8
9
10
1
12
12
12
12
12
13
13
13
13
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***2 | Гайка | |
| 2 | 1***Г | Шайба | |
| 3 | Ш***2 | Шайба | |
| 4 | Б***5 | Болт | |
| 5 | Р***А | Каркас | |
| 6 | К***0 | Втулка | |
| 7 | 9***0 | Прижим | |
| 8 | Ш***8 | Шайба | |
| 9 | К***В | Шпилька | |
| 10 | К***0 | Гайка-барашек | |
| 11 | 0***2 | Кольцо | |
| 12 | 6***П | Батарея | |
| 12 | 6***М | Аккумуляторные батареи | |
| 12 | 6***М | Батарея | |
| 13 | 6***П | Батарея | |
| 13 | 6***М | Батарея аккумуляторная | |
| 13 | 6***М | Аккумуляторные батареи | |
| 14 | К***3 | Провод +Б2 - стартер (для дв. ЯМЗ-236, СМД-21) | |
| 15 | Р***1 | Провод «+Б1» - «-Б2» | |
| 16 | Р***1 | Провод "-" | |
| 17 | 9***0 | Капот | |
| 18 | 8***9 | Шайба ГОСТ 6402-70 | |
| 19 | М***9 | Болт | |
| 20 | 1***А | Табличка | |
| 21 | Р***Б | Табличка | |
| 22 | Ш***4 | Шайба | |
| 23 | Б***5 | Болт | |
| 24 | 6***9 | Шайба | |
| 25 | Г***6 | Гайка | |
| 26 | 1***7 | Выключатель "массы" | |
| 27 | Р***А | Провод массы | |
| 28 | Р***А | Кронштейн | |
| 29 | 5***2 | Уплотнитель | |
| 30 | В***8 | Винт | |
| 31 | Ш***6 | Шайба | |
| 32 | Р***5 | Крышка | |
| 33 | Р***А | Корпус | |
| 34 | П***8 | Преобразователь напряжения | |
| 35 | М***0 | Болт | |
| 36 | М***9 | Гайка |
