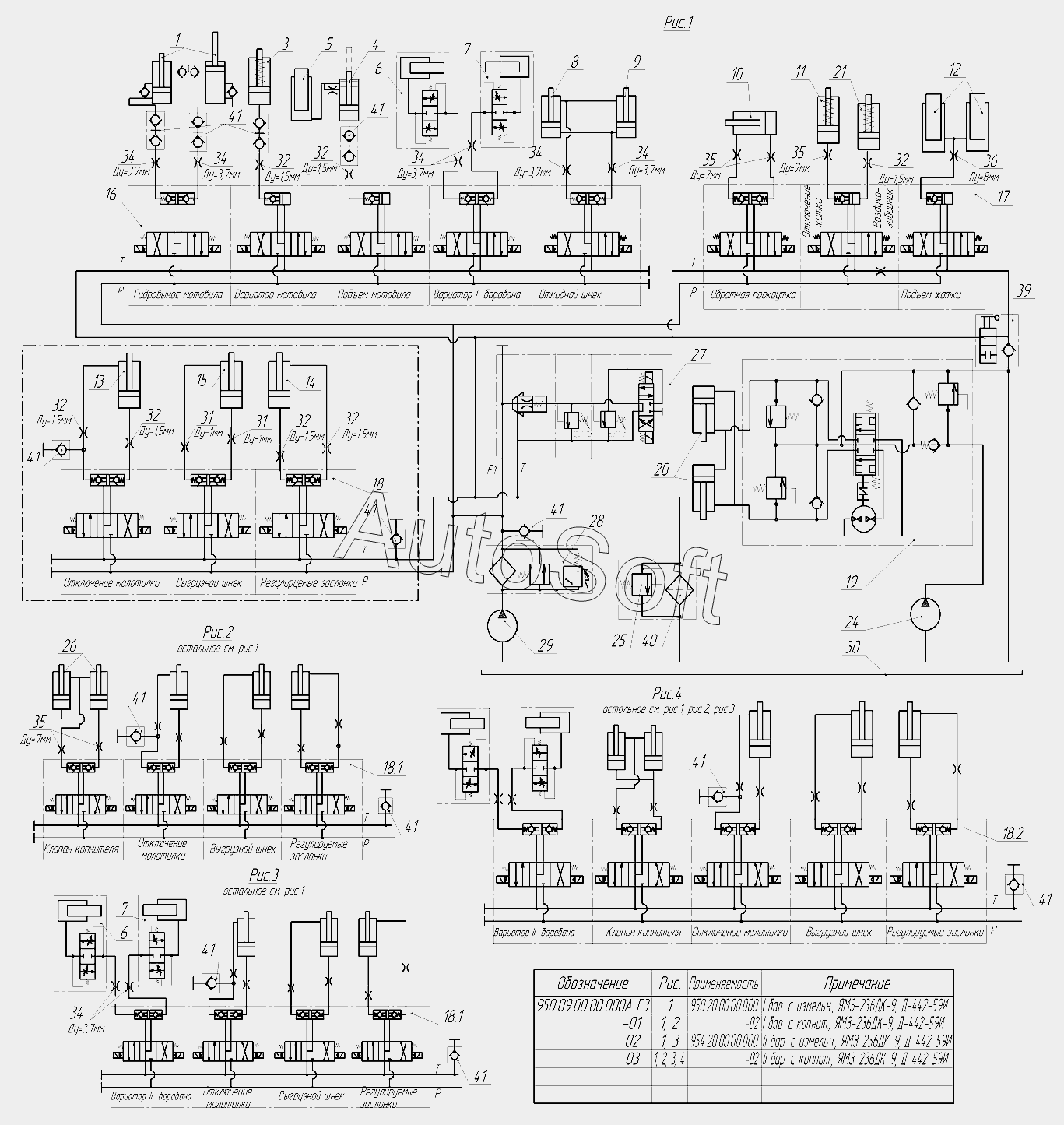

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Гидросистема Р9
/155.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
32
32
32
32
33
34
34
34
34
34
34
35
35
35
36
37
38
39
40
41
41
41
41
41
41
41
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
80
81
82
83
84
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
166
167
168
169
170
171
172
176
178
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Трубопровод | |
| 2 | Р***2 | Трубопровод | |
| 3 | Р***1 | Трубопровод | |
| 4 | Р***А | Трубопровод | |
| 5 | Р***1 | Трубопровод | |
| 6 | К***Е | Трубопровод | |
| 7 | К***1 | Трубопровод | |
| 8 | Р***А | Трубопровод | |
| 9 | Р***А | Трубопровод | |
| 10 | Р***1 | Трубопровод | |
| 11 | Р***2 | Трубопровод | |
| 12 | Р***А | Трубопровод | |
| 13 | Р***А | Трубопровод | |
| 14 | Р***А | Трубопровод | |
| 15 | Р***А | Трубопровод | |
| 16 | Р***А | Трубопровод | |
| 17 | Р***Б | Трубопровод | |
| 18 | Р***Б | Трубопровод | |
| 19 | Р***9 | Трубопровод | |
| 20 | Р***1 | Трубопровод | |
| 21 | Р***0 | Трубопровод | |
| 22 | Р***А | Трубопровод | |
| 23 | Р***Б | Трубопровод | |
| 24 | Р***А | Трубопровод | |
| 25 | Р***6 | Трубопровод | |
| 26 | Р***7 | Трубопровод | |
| 27 | Р***Б | Трубопровод | |
| 28 | Р***1 | Трубопровод | |
| 29 | Р***1 | Трубопровод | |
| 30 | Р***А | Трубопровод | |
| 31 | Р***1 | Трубопровод | |
| 32 | Р***Б | Трубопровод | |
| 33 | Р***Б | Трубопровод | |
| 34 | Р***Б | Трубопровод | |
| 35 | Р***В | Трубопровод | |
| 36 | Р***А | Трубопровод | |
| 37 | Р***А | Трубопровод | |
| 38 | Р***9 | Трубопровод | |
| 39 | Р***0 | Трубопровод | |
| 40 | Р***А | Трубопровод | |
| 41 | Р***А | Трубопровод | |
| 42 | Р***А | Трубопровод | |
| 43 | Р***А | Трубопровод | |
| 44 | Р***Б | Трубопровод | |
| 45 | Р***Б | Трубопровод | |
| 46 | Р***9 | Трубопровод | |
| 47 | Р***1 | Трубопровод | |
| 48 | Р***В | Трубопровод | |
| 49 | Р***Г | Трубопровод | |
| 50 | Р***1 | Трубопровод | |
| 51 | Р***Г | Трубопровод | |
| 52 | Р***1 | Трубопровод | |
| 53 | Р***А | Трубопровод | |
| 54 | Р***1 | Трубопровод | |
| 55 | Р***2 | Трубопровод | |
| 56 | Р***3 | Трубопровод | |
| 57 | Р***4 | Трубопровод | |
| 58 | Р***1 | Трубопровод | |
| 59 | Р***5 | Трубопровод | |
| 60 | Р***2 | Трубопровод | |
| 61 | Р***А | Трубопровод | |
| 62 | Р***А | Трубопровод | |
| 63 | Р***А | Трубопровод | |
| 64 | Р***1 | Трубопровод | |
| 65 | Р***9 | Трубопровод | |
| 66 | Р***0 | Трубопровод | |
| 67 | Р***А | Трубопровод | |
| 68 | Р***А | Трубопровод | |
| 69 | Р***7 | Трубопровод | |
| 70 | Р***1 | Трубопровод | |
| 71 | 9***0 | Трубопровод | |
| 72 | 9***1 | Трубопровод | |
| 73 | 9***А | Трубопровод | |
| 74 | 9***0 | Трубопровод | |
| 75 | 9***0 | Трубопровод | |
| 80 | Р***А | Трубопровод | |
| 81 | Р***А | Трубопровод | |
| 82 | Р***А | Трубопровод | |
| 83 | Р***А | Трубопровод | |
| 84 | Р***5 | Трубопровод | |
| 87 | Р***1 | Трубопровод | |
| 88 | Р***1 | Трубопровод | |
| 89 | Р***6 | Тройник с полумуфтой | |
| 90 | Р***7 | Фланец с полумуфтами | |
| 91 | 9***0 | Тройник | |
| 92 | 9***0 | Фланец в сборе | |
| 93 | Р***А | Клапан | |
| 94 | К***А | Клапан регулируемый | |
| 95 | 5***А | Болт | |
| 96 | 5***А | Болт поворотного угольника | |
| 97 | К***5 | Болт | |
| 98 | 9***3 | Болт | |
| 99 | К***А | Тройник проходной | |
| 100 | К***А | Тройник | |
| 101 | Р***А | Тройник | |
| 102 | Р***А | Тройник | |
| 103 | К***6 | Штуцер | |
| 104 | 2***7 | Проходите прямой | |
| 105 | Р***8 | Проходник прямой | |
| 106 | Р***0 | Проходник прямой | |
| 107 | Р***3 | Штуцер | |
| 108 | Р***7 | Штуцер | |
| 109 | К***9 | Штуцер | |
| 110 | К***7 | Штуцер | |
| 111 | 6***8 | Штуцер | |
| 112 | 3***1 | Штуцер | |
| 113 | 9***1 | Штуцер | |
| 114 | К***8 | Штуцер ввертной | |
| 115 | К***2 | Штуцер ввертной | |
| 116 | К***0 | Штуцер ввертной | |
| 117 | К***2 | Штуцер ввертной | |
| 118 | К***0 | Штуцер переходной | |
| 119 | К***1 | Штуцер переходной | |
| 120 | К***5 | Переходник ввертной | |
| 121 | К***6 | Переходник ввертной | |
| 122 | К***1 | Угольник поворотный | |
| 123 | 1***1 | Угольник поворотный | |
| 124 | 9***5 | Угольник поворотный | |
| 125 | К***А | Муфта угловая | |
| 126 | 9***1 | Фланец сливной | |
| 127 | 9***1 | Фланец напорный | |
| 128 | К***6 | Наконечник | |
| 129 | 9***4 | Муфта | |
| 130 | 9***5 | Муфта | |
| 131 | 9***7 | Муфта | |
| 136 | 0***2 | Кольцо | |
| 137 | 0***2 | Кольцо | |
| 138 | 0***2 | Кольцо | |
| 139 | 0***2 | Кольцо | |
| 140 | 0***2 | Кольцо | |
| 141 | 0***2 | Кольцо | |
| 142 | 0***2 | Кольцо | |
| 143 | К***9 | Прокладка | |
| 144 | 3***1 | Прокладка | |
| 145 | 9***1 | РВД | |
| 146 | 9***1 | Рукав высокого давления | |
| 147 | 9***1 | РВД | |
| 148 | 9***1 | РВД | |
| 149 | 9***1 | РВД | |
| 150 | 9***1 | РВД | |
| 151 | 9***1 | РВД | |
| 152 | 9***1 | РВД | |
| 153 | 9***1 | РВД | |
| 154 | 9***1 | РВД | |
| 155 | 9***1 | РВД | |
| 156 | 9***1 | РВД | |
| 157 | 9***1 | Рукав высокого давления | |
| 158 | 9***1 | РВД | |
| 159 | 9***1 | РВД | |
| 160 | 9***1 | РВД | |
| 161 | 9***1 | РВД | |
| 162 | 1***1 | РВД | |
| 163 | 1***1 | РВД | |
| 164 | 1***1 | РВД | |
| 166 | Р***0 | Рукав сборе | |
| 167 | Р***1 | Рукав сборе | |
| 168 | Р***1 | Рукав в сборе | |
| 169 | Р***7 | Рукав в сборе | |
| 170 | Р***2 | Рукав сборе | |
| 171 | Р***1 | Рукав в сборе | |
| 172 | Р***3 | Рукав сборе | |
| 176 | Н***0 | Полумуфта наружная | |
| 178 | Н***0 | Полумуфта наружная |
