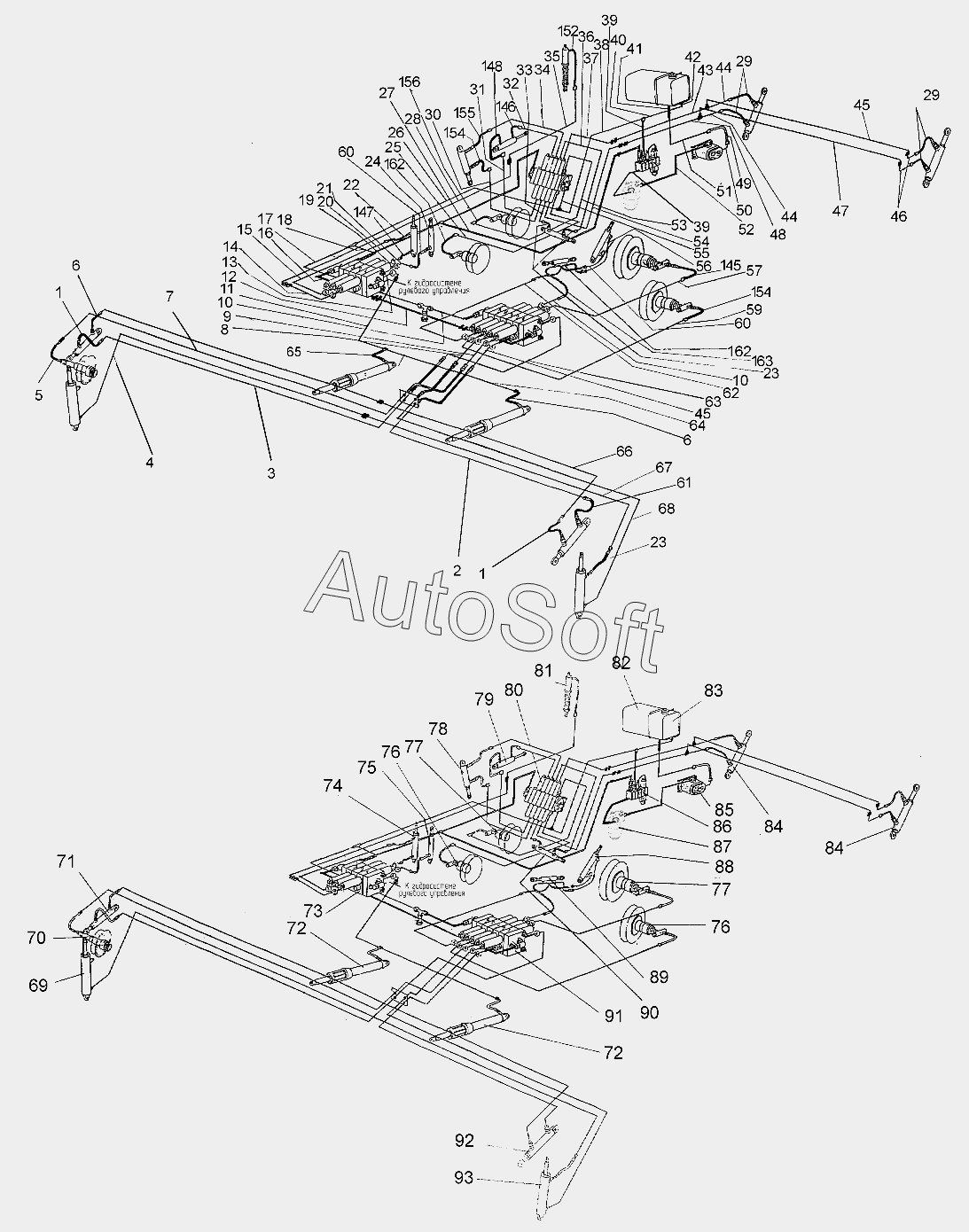

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Гидросистема Р9
/156.gif)
1
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
145
146
147
148
152
154
154
155
156
162
162
163
164
69
70
71
72
72
72
72
73
74
75
76
76
76
76
77
77
77
77
78
79
80
80
80
80
80
81
82
83
84
84
85
86
87
88
89
89
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***1 | РВД | |
| 2 | Ж***1 | Трубопровод | |
| 3 | Ж***1 | Трубопровод | |
| 4 | Ж***1 | Трубопровод | |
| 5 | Ж***1 | Рукав высокого давления | |
| 6 | Ж***1 | Рукав высокого давления | |
| 7 | Ж***1 | Трубопровод | |
| 8 | Р***А | Трубопровод | |
| 9 | Р***1 | Трубопровод | |
| 10 | Р***Б | Трубопровод | |
| 11 | Р***1 | Трубопровод | |
| 12 | Р***4 | Трубопровод | |
| 13 | Р***9 | Трубопровод | |
| 14 | Р***7 | Трубопровод | |
| 15 | Р***А | Трубопровод | |
| 16 | Р***А | Трубопровод | |
| 17 | Р***1 | Трубопровод | |
| 18 | Р***А | Трубопровод | |
| 19 | 9***1 | РВД | |
| 20 | Р***В | Трубопровод | |
| 21 | Р***0 | Трубопровод | |
| 22 | 9***1 | РВД | |
| 23 | 9***1 | Рукав высокого давления | |
| 24 | Г***А | Гидроцилиндр отключения жатки | |
| 25 | Р***Г | Трубопровод | |
| 26 | Р***Б | Трубопровод | |
| 27 | 9***0 | Трубопровод | |
| 28 | Р***А | Трубопровод | |
| 29 | 9***1 | РВД | |
| 30 | Р***А | Трубопровод | |
| 31 | Р***А | Трубопровод | |
| 32 | Р***А | Трубопровод | |
| 33 | Р***0 | Трубопровод | |
| 34 | Р***А | Трубопровод | |
| 35 | Р***Б | Трубопровод | |
| 36 | Р***9 | Трубопровод | |
| 37 | Р***9 | Трубопровод | |
| 38 | Р***В | Трубопровод | |
| 39 | 9***1 | РВД | |
| 40 | Р***Б | Трубопровод | |
| 41 | Р***1 | Рукав сборе | |
| 42 | Р***0 | Рукав сборе | |
| 43 | Р***А | Трубопровод | |
| 44 | Р***1 | Трубопровод | |
| 45 | Р***А | Трубопровод | |
| 46 | Р***5 | Трубопровод | |
| 47 | Р***А | Трубопровод | |
| 48 | Р***1 | Трубопровод | |
| 49 | Р***1 | Рукав в сборе | |
| 50 | Р***6 | Трубопровод | |
| 51 | Р***А | Трубопровод | |
| 52 | 9***1 | РВД | |
| 53 | Р***Г | Трубопровод | |
| 54 | Р***0 | Трубопровод | |
| 55 | Р***А | Трубопровод | |
| 56 | 9***1 | РВД | |
| 57 | Р***А | Трубопровод | |
| 58 | 9***1 | РВД | |
| 59 | Р***А | Трубопровод | |
| 60 | 9***1 | РВД | |
| 61 | 1***1 | РВД | |
| 62 | Р***А | Трубопровод | |
| 63 | Р***2 | Трубопровод | |
| 64 | Р***Б | Трубопровод | |
| 65 | 9***1 | РВД | |
| 66 | Ж***А | Трубопровод | |
| 67 | Ж***1 | Трубопровод | |
| 68 | Ж***1 | Трубопровод | |
| 69 | Г***1 | Гидроцилиндр | |
| 70 | К***0 | Гидроцилиндр | |
| 71 | Г***0 | Гидроцилиндр | |
| 72 | Е***0 | Гидроцилиндр | |
| 72 | К***9 | Гидроцилиндр | |
| 73 | 3***0 | Распределитель | |
| 74 | Г***2 | Гидроцилиндр | |
| 75 | Г***1 | Гидроцилиндр | |
| 76 | Г***А | Гидроцилиндр | |
| 76 | Е***0 | Гидроцилиндр | |
| 77 | Г***0 | Гидроцилиндр | |
| 77 | Е***0 | Гидроцилиндр | |
| 78 | Г***2 | Гидроцилиндр | |
| 79 | Г***2 | Гидроцилиндр | |
| 80 | 3***1 | Распределитель | |
| 80 | 4***5 | Распределитель | |
| 80 | 5***0 | Распределитель | |
| 81 | 2***1 | Гидроцилиндр | |
| 82 | Р***А | Бак ГСТ | |
| 83 | Р***А | Гидробак основной гидросистемы | |
| 84 | Г***2 | Гидроцилиндр | |
| 85 | Н***3 | Насос | |
| 86 | М***1 | Блок разгрузочно-предохранительный | |
| 87 | S***Х | Фильтр | |
| 88 | Г***1 | Гидроцилиндр | |
| 89 | Г***3 | Гидроцилиндр | |
| 89 | Е***3 | Гидроцилиндр | |
| 90 | Г***2 | Гидроцилиндр | |
| 91 | 5***А | Распределитель | |
| 92 | Е***0 | Гидроцилиндр | |
| 93 | Е***2 | Гидроцилиндр | |
| 145 | 9***1 | РВД | |
| 146 | 9***1 | Рукав высокого давления | |
| 147 | 9***1 | РВД | |
| 148 | 9***1 | РВД | |
| 152 | 9***1 | РВД | |
| 154 | 9***1 | РВД | |
| 155 | 9***1 | РВД | |
| 156 | 9***1 | РВД | |
| 162 | 1***1 | РВД | |
| 163 | 1***1 | РВД | |
| 164 | Ж***1 | Рукав высокого давления |
