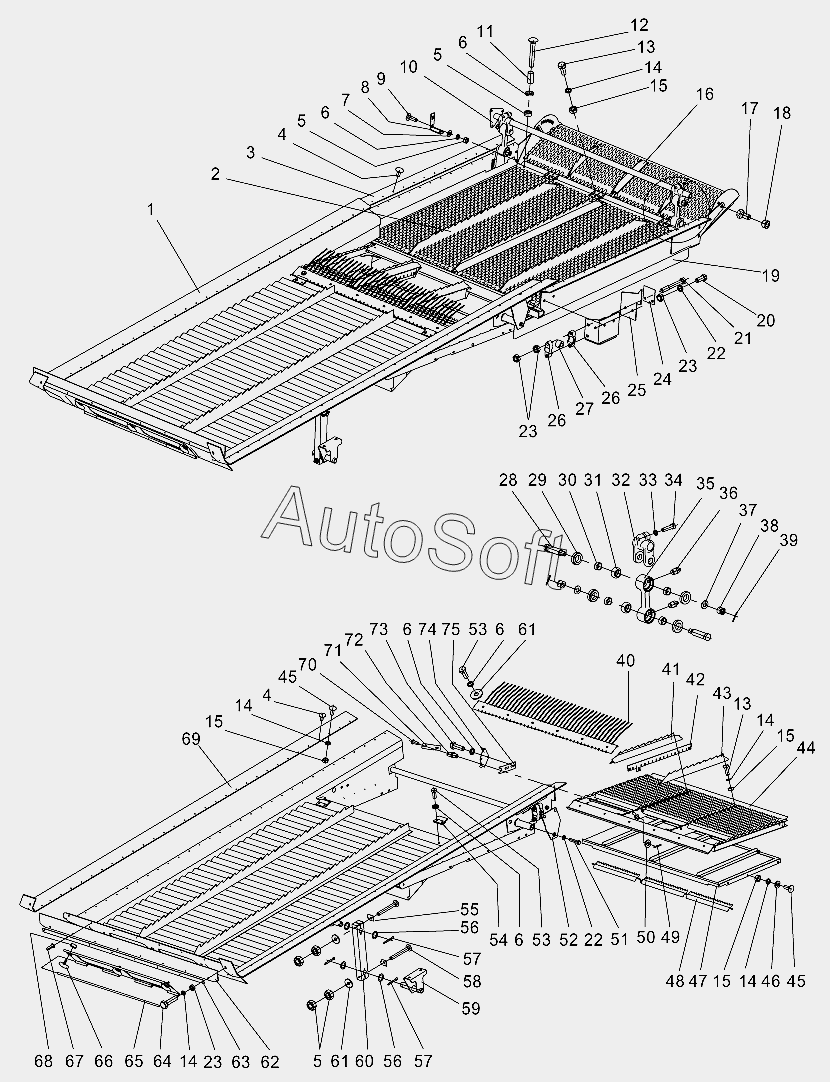

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Грохот КДМ 2-12В
/71.gif)
1
2
3
4
4
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
13
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
53
54
55
56
56
57
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***7 | Доска стрясная | |
| 2 | К***А | Решето верхнее | |
| 3 | К***9 | Отлив | |
| 4 | 5***7 | Заклепка | |
| 5 | М***5 | Гайка | |
| 6 | 8***2 | Шайба | |
| 7 | 8***1 | Шайба | |
| 8 | 4***А | Угольник | |
| 9 | М***2 | Болт | |
| 10 | 4***Б | Труба задней подвески | |
| 11 | К***1 | Втулка | |
| 12 | М***2 | Болт | |
| 13 | М***8 | Болт | |
| 14 | 6***2 | Шайба | |
| 15 | М***5 | Гайка | |
| 16 | К***А | Удлинитель грохота | |
| 17 | 6***8 | Болт | |
| 18 | 6***9 | Гайка | |
| 19 | К***Б | Рама решета | |
| 20 | М***6 | Болт | |
| 21 | М***5 | Болт | |
| 22 | 1***2 | Шайба | |
| 23 | М***5 | Гайка | |
| 24 | К***9 | Накладка | |
| 25 | К***А | Уплотнение | |
| 26 | 5***6 | Крышка | |
| 27 | 5***5 | Втулка | |
| 28 | 4***Б | Ось | |
| 29 | 1***2 | Манжета | |
| 30 | 4***8 | Втулка распорная | |
| 31 | Ш***5 | Подшипник | |
| 32 | 4***А | Вилка | |
| 33 | 1***2 | Шайба | |
| 34 | М***6 | Болт | |
| 35 | К***0 | Шатун | |
| 36 | 1***3 | Масленка | |
| 37 | 1***1 | Шайба | |
| 38 | М***9 | Гайка | |
| 39 | 3***7 | Шплинт | |
| 40 | К***А | Решетка пальцевая | |
| 41 | К***2 | Планка верхняя | |
| 42 | К***4 | Планка регулировочная | |
| 43 | К***3 | Планка верхняя | |
| 44 | К***2 | Решето | |
| 45 | М***2 | Болт | |
| 46 | 6***1 | Шайба | |
| 47 | К***В | Лист скатный | |
| 48 | К***2 | Жалюзи | |
| 49 | 3***7 | Шплинт | |
| 50 | 1***1 | Шайба | |
| 51 | М***6 | Болт | |
| 52 | К***А | Кронштейн | |
| 53 | М***6 | Болт | |
| 54 | К***3 | Прижим | |
| 55 | 4***9 | Накладка | |
| 56 | 5***2 | Шайба | |
| 57 | Ш***7 | Шплинт | |
| 58 | М***2 | Болт | |
| 59 | К***А | Кронштейн подвески грохота | |
| 60 | 9***А | Подвеска | |
| 61 | 8***8 | Шайба | |
| 62 | 0***2 | Отлив грохота | |
| 63 | 5***0 | Планка | |
| 64 | М***8 | Болт | |
| 65 | 6***4 | Ось | |
| 66 | 4***2 | Винт | |
| 67 | 5***9 | Заклепка | |
| 68 | 4***1 | Втулка | |
| 69 | К***А | Отлив | |
| 70 | 5***9 | Заклепка | |
| 71 | 1***1 | Рычаг | |
| 72 | 1***0 | Рычаг | |
| 73 | М***6 | Болт | |
| 74 | 1***0 | Сектор | |
| 75 | 1***3 | Прижим |
