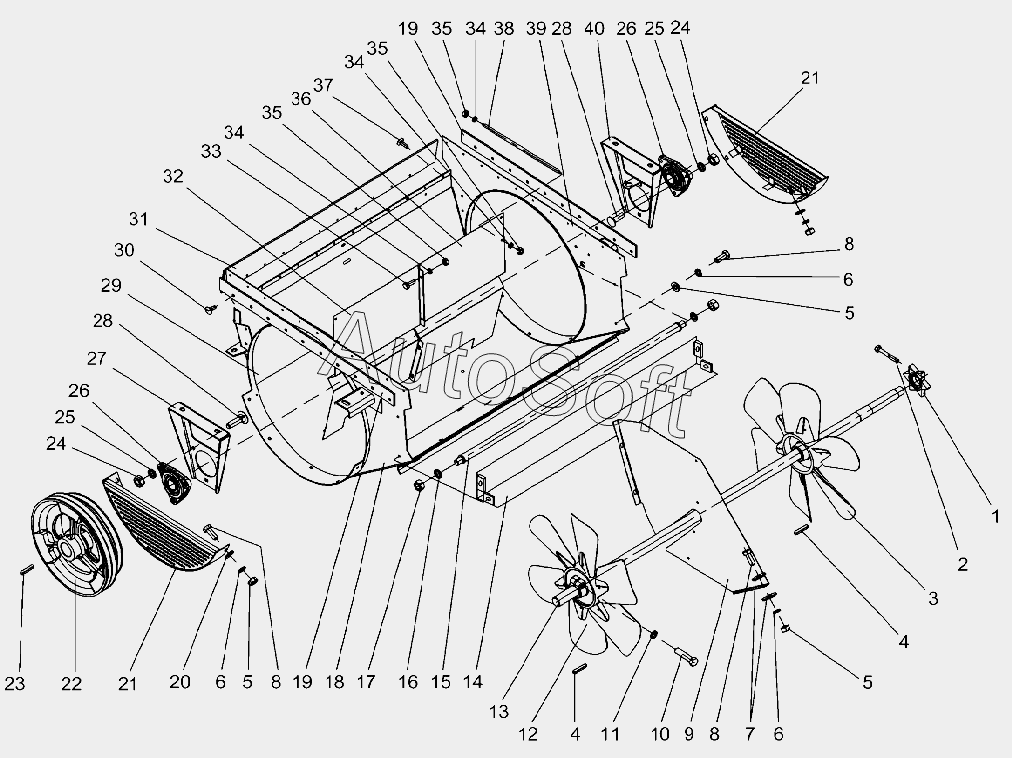

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2009). Вентилятор КДМ 2-18Ж
/78.gif)
1
2
3
4
4
5
5
5
6
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
34
34
35
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Формиратор сигнала | |
| 2 | М***5 | Болт | |
| 3 | 1***0 | Колесо рабочее правое (2555) | |
| 4 | 1***0 | Шпонка | |
| 5 | М***5 | Гайка | |
| 6 | 8***2 | Шайба | |
| 7 | 8***8 | Шайба | |
| 8 | М***6 | Болт | |
| 9 | К***А | Щит | |
| 10 | М***6 | Болт | |
| 11 | 1***2 | Шайба | |
| 12 | 1***0 | Колесо рабочее левое (2556) | |
| 13 | К***Б | Вал вентилятора | |
| 14 | 1***0 | Клапан | |
| 15 | К***А | Распорка | |
| 16 | 2***2 | Шайба | |
| 17 | М***5 | Гайка | |
| 18 | 1***0 | Боковина левая | |
| 19 | 1***5 | Уплотнитель | |
| 20 | 8***1 | Шайба | |
| 21 | 1***0 | Кожух защитный (2554) | |
| 22 | К***А | Шкив | |
| 23 | 5***7 | Шпонка | |
| 24 | М***5 | Гайка | |
| 25 | 1***2 | Шайба | |
| 26 | К***2 | Подшипник | |
| 27 | 1***3 | Подвеска (2553) | |
| 28 | М***2 | Болт | |
| 29 | 1***0 | Кожух вентилятора | |
| 30 | 1***7 | Заклепка | |
| 31 | 1***4 | Уплотнение | |
| 32 | 1***4 | Перегородка правая (2552) | |
| 33 | М***8 | Болт | |
| 34 | 6***2 | Шайба | |
| 35 | М***5 | Гайка | |
| 36 | 1***5 | Перегородка левая (2551) | |
| 37 | 1***7 | Заклепка | |
| 38 | К***3 | Растяжка | |
| 39 | 1***0 | Боковина правая | |
| 40 | К***0 | Подвеска |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
