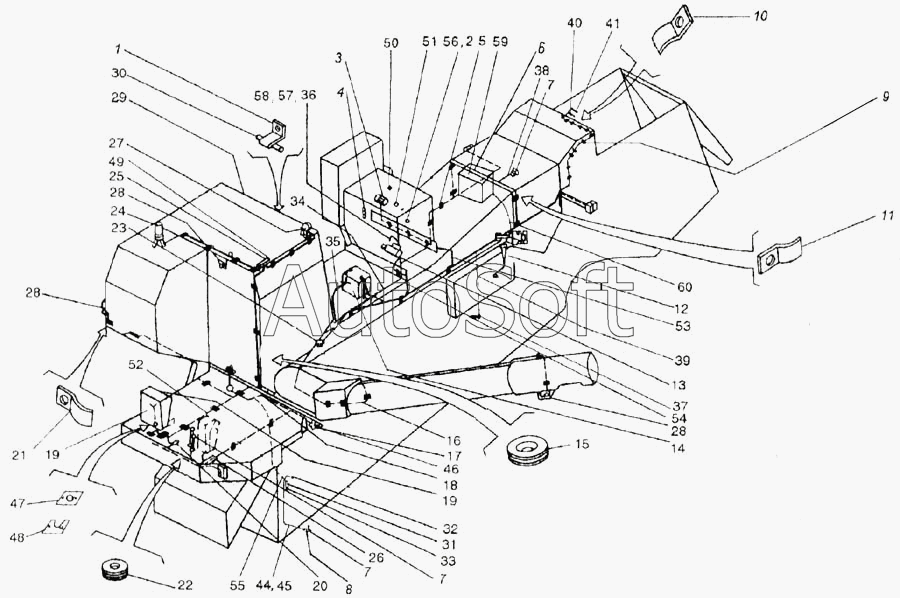

Каталог запасных частей к технике: КЗК Енисей 1200М. Монтаж электрооборудования на комбайне (Енисей -1200М, Енисей -1200НМ)
1
2
2
3
3
4
4
5
6
7
7
7
8
9
10
11
11
11
11
12
12
13
13
13
14
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
28
28
29
30
30
30
31
31
32
33
34
34
34
35
36
37
38
38
39
40
41
44
45
46
47
48
49
50
51
52
52
52
53
53
53
54
54
54
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***9 | Скоба | |
| 2 | М***5 | Датчик давления масла (для дв. ЯМЗ-236) | |
| 2 | М***8 | Датчик давления масла (для дв. СМД-21, Д442-50) | |
| 3 | 6***1 | Генератор | |
| 3 | 9***1 | Генератор (для дв. ЯМЗ-236) | |
| 4 | Т***В | Датчик | |
| 4 | Т***В | Датчик | |
| 5 | 4***9 | Скоба | |
| 6 | 1***А | Жгут задний | |
| 7 | В***2 | Включатель | |
| 8 | К***3 | Колпачок | |
| 9 | К***3 | Жгут копнителя | |
| 10 | Н***3 | Скоба | |
| 11 | К***1 | Скоба | |
| 11 | К***1 | Скоба | |
| 11 | К***1 | Скоба | |
| 11 | К***1 | Скоба | |
| 12 | 2***6 | Колпачок | |
| 12 | 2***6 | Колпачок | |
| 13 | 2***1 | Стартер (для дв. ЯМЗ-236) | |
| 13 | С***0 | Стартер (для дв. СМД-21) | |
| 13 | С***А | Стартер | |
| 14 | 4***8 | Установка аккумуляторной батареи (для дв. Д442-50) | |
| 14 | К***Б | Установка аккумуляторной батареи | |
| 15 | 2***8 | Втулка | |
| 16 | 1***0 | Провод выгрузного шнека | |
| 17 | С***1 | Сигнал | |
| 18 | 1***0 | Включатель (для дв. СМД-22) | |
| 18 | В***Б | Включатель (для дв. Д442-50) | |
| 19 | 1***0 | Щиток приборов (Енисей-1200М) | |
| 20 | В***Б | Включатель | |
| 21 | К***8 | Скоба | |
| 22 | 7***5 | Втулка | |
| 22 | 7***5 | Втулка | |
| 23 | К***6 | Скоба | |
| 24 | Ф***2 | Фонарь проблесковый | |
| 25 | К***1 | Панель соединительная | |
| 26 | К***3 | Панель соединительная | |
| 27 | Ф***Е | Фара поворотная | |
| 28 | 3***1 | Фара в сборе | |
| 29 | К***Н | Жгут бункера | |
| 30 | 3***4 | Трубка изоляционная | |
| 30 | 3***4 | Трубка изоляционная | |
| 30 | 3***6 | Трубка изоляционная | |
| 31 | 1***0 | Выключатель (ТУ37.003.714-76) | |
| 31 | В***А | Включатель (для дв. СМД-22, Д442-50) | |
| 32 | 1***0 | Провод (для дв. ЯМЗ-236, СМД-21) | |
| 33 | К***9 | Колпачок | |
| 34 | 4***4 | Провод от аккумулятора к стартеру (для дв. Д 442-59) | |
| 34 | К***А | Провод от аккумулятора к стартеру | |
| 34 | К***А | Провод от аккумулятора к стартеру | |
| 35 | К***Е | Провод от аккумулятора на "массу" (для дв. СМД-22, Д442-50) | |
| 36 | В***5 | Включатель (для дв. СМД-22, Д442-50) | |
| 37 | К***0 | Включатель | |
| 38 | К***1 | Провод | |
| 38 | К***1 | Провод | |
| 39 | К***А | Провод | |
| 40 | К***2 | Провод | |
| 41 | Д***1 | Датчик | |
| 42 | Г***А | Провод (для Енисей-1200НМ) | |
| 43 | Г***6 | Шайба (для Енисей-1200НМ) | |
| 44 | 1***0 | Провод сигнализатора КПП (для Енисей-1200НМ) | |
| 45 | К***В | Провод сигнализатора КПП | |
| 46 | Г***8 | Перемычка сигнала | |
| 47 | 1***5 | Прокладка | |
| 48 | 1***3 | Накладка | |
| 49 | К***4 | Крышка панели | |
| 50 | Т***1 | Датчик сигнализатора температуры | |
| 51 | 3***1 | Клапан электромагнитный топливный | |
| 52 | 1***Д | Жгут основной | |
| 52 | 1***Б | Жгут основной (для дв. СМД-21, ЯМЗ-236) | |
| 52 | 1***Б | Жгут основной (для дв. СМД-21, ЯМЗ-236) | |
| 53 | 1***0 | Жгут двигателя правый | |
| 53 | 1***0 | Жгут двигателя правый | |
| 53 | 1***0 | Жгут двигателя правый (для дв. СМД-22) | |
| 54 | 1***0 | Жгут двигателя левый (для дв. СМД-21) | |
| 54 | 1***0 | Жгут двигателя левый (для дв. СМД-22) | |
| 54 | 1***0 | Жгут двигателя (для дв. Д442-50) | |
| 54 | 1***0 | Жгут двигателя (для дв. ЯМЗ-236) | |
| 55 | 1***0 | Провод блокировки (для Енисей-1200М) | |
| 55 | 1***1 | Провод блокировки (для Енисей-1200НМ) | |
| 56 | 3***9 | Датчик сигнализатора давления | |
| 57 | К***А | Кронштейн (для дв. СМД-22, Д442-50) | |
| 58 | 1***0 | Провод включателя запуска (для дв. СМД-22, Д442-50) | |
| 59 | 1***0 | Установка аккумуляторных батарей (для дв. ЯМЗ-236, СМД-21) | |
| 60 | К***3 | Провод +Б2 - стартер (для дв. ЯМЗ-236, СМД-21) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
