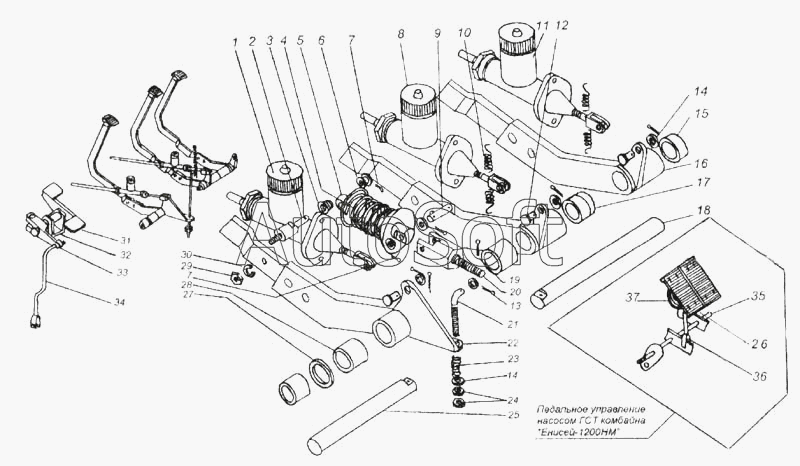

Каталог запасных частей к технике: КЗК Енисей 1200М. Площадка управления (КДМ5Б)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***Б | Цилиндр главный сцепления | |
| 2 | 5***1 | Ось | |
| 3 | 1***1 | Шайба | |
| 4 | 5***8 | Пружина | |
| 5 | 5***Б | Корпус подшипника | |
| 6 | 0***4 | Кольцо | |
| 7 | 3***7 | Шплинт | |
| 8 | 5***Б | Цилиндр главный тормоза левый | |
| 9 | 5***А | Ось | |
| 10 | 5***6 | Пружина | |
| 11 | 5***Б | Цилиндр главный тормоза правый | |
| 12 | 6***0 | Ось | |
| 13 | 2***7 | Шплинт | |
| 14 | 8***1 | Шайба | |
| 15 | К***6 | Втулка | |
| 16 | К***В | Педаль тормоза | |
| 17 | К***1 | Втулка | |
| 18 | К***6 | Вал | |
| 19 | 4***7 | Шплинт | |
| 20 | К***9 | Вилка | |
| 21 | К***3 | Тяга | |
| 22 | К***В | Педаль муфты сцепления (кроме Е-1200НМ) | |
| 23 | 5***9 | Пружина | |
| 24 | М***5 | Гайка | |
| 25 | К***А | Вал | |
| 26 | К***1 | Тяга | |
| 27 | 5***2 | Шайба | |
| 28 | К***2 | Втулка | |
| 29 | М***5 | Гайка | |
| 30 | 1***2 | Шайба | |
| 31 | К***Б | Педаль сброса копны | |
| 32 | К***0 | Кронштейн | |
| 33 | К***А | Рычаг | |
| 34 | К***В | Тяга | |
| 35 | К***3 | Вал | |
| 36 | К***1 | Тяга | |
| 37 | К***7 | Чехол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
