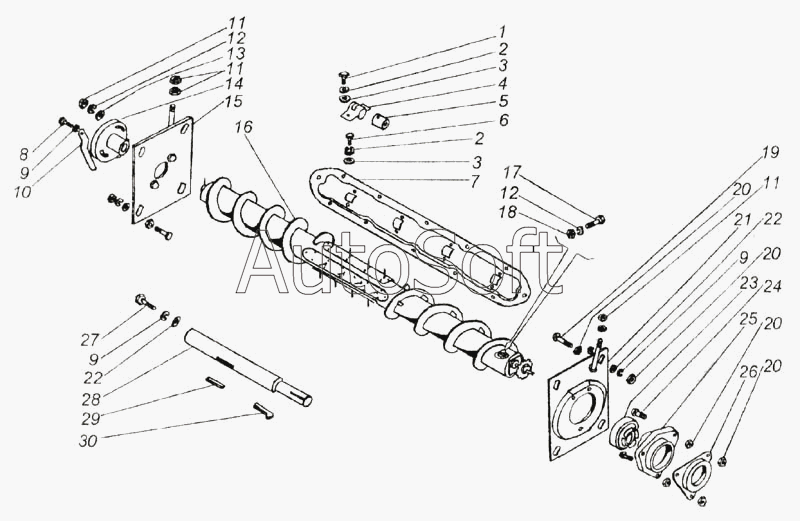

Каталог запасных частей к технике: КЗК Енисей 1200М. Шнек жатки (ЖКН5-2-36)
16
30
29
28
27
26
25
24
23
22
22
21
20
20
20
20
19
18
17
1
15
14
13
12
12
11
11
11
10
9
9
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Болт М8х20-7796 | |
| 2 | 8***2 | Шайба | |
| 3 | 8***1 | Шайба | |
| 4 | 5***7 | Обойма | |
| 5 | 5***8 | Глазок | |
| 6 | 4***0 | Болт М8х16-7796 | |
| 7 | Ж***2 | Крышка | |
| 8 | М***8 | Болт | |
| 9 | 1***2 | Шайба | |
| 10 | 5***4 | Рычаг | |
| 11 | М***5 | Гайка | |
| 12 | 1***2 | Шайба | |
| 13 | 2***2 | Шайба | |
| 14 | 5***2 | Втулка | |
| 15 | Ж***8 | Плита | |
| 16 | Ж***6 | Шнек | |
| 17 | М***5 | Болт | |
| 18 | М***5 | Гайка | |
| 19 | 4***0 | Болт М10х35-7798 | |
| 20 | М***5 | Гайка | |
| 21 | Ж***7 | Плита | |
| 22 | С***1 | Шайба | |
| 23 | 1***7 | Подшипник | |
| 24 | М***2 | Болт | |
| 25 | Н***5 | Корпус подшипника | |
| 26 | А***3 | Крышка | |
| 27 | 4***0 | Болт М10х25-7796 | |
| 28 | Ж***7 | Ось шнека | |
| 29 | 1***0 | Шпонка | |
| 30 | 8***8 | Шпонка |
