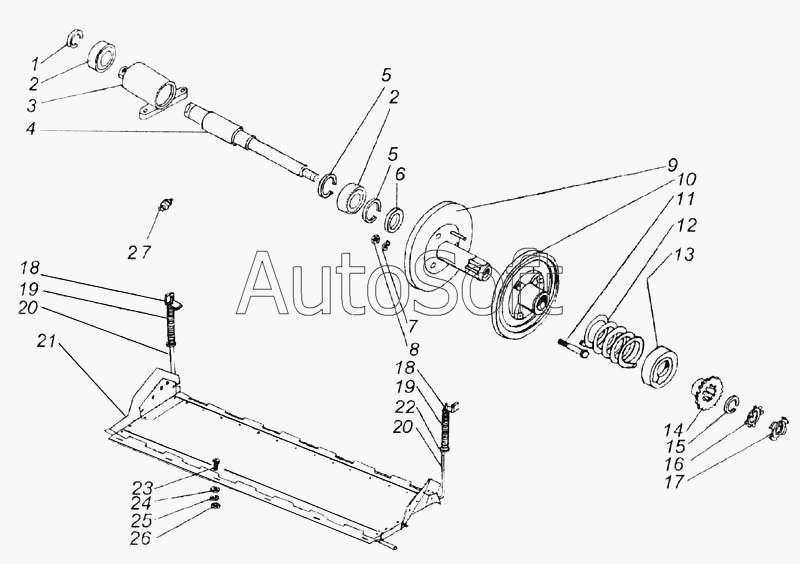

Каталог запасных частей к технике: КЗК Енисей 1200М. Шкив вариатора верхний (ЖКН5-2-15), щиток переходной (54-1-7А)
14
27
26
25
24
23
22
21
20
20
19
19
18
18
17
16
15
1
13
12
11
10
9
8
7
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***9 | Кольцо | |
| 2 | 1***2 | Подшипник | |
| 3 | Ж***А | Корпус | |
| 4 | Ж***6 | Вал | |
| 5 | В***3 | Кольцо | |
| 6 | Ж***2 | Втулка | |
| 7 | 1***2 | Шайба | |
| 8 | М***5 | Гайка | |
| 9 | 5***1 | Диск с пальцем | |
| 10 | 5***2 | Диск подвижный | |
| 11 | 5***3 | Шпилька | |
| 12 | Н***5 | Пружина | |
| 13 | 5***0 | Обойма | |
| 14 | 2***4 | Звездочка сменная z=16 | |
| 15 | В***0 | Кольцо | |
| 16 | Ж***2 | Шайба | |
| 17 | Ж***5 | Гайка | |
| 18 | 2***7 | Шплинт | |
| 19 | 5***5 | Пружина | |
| 20 | 5***А | Штанга | |
| 21 | 5***А | Щиток переходной | |
| 22 | 8***1 | Шайба | |
| 23 | М***3 | Винт | |
| 24 | 8***1 | Шайба | |
| 25 | 8***2 | Шайба | |
| 26 | М***5 | Гайка | |
| 27 | 1***р | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
