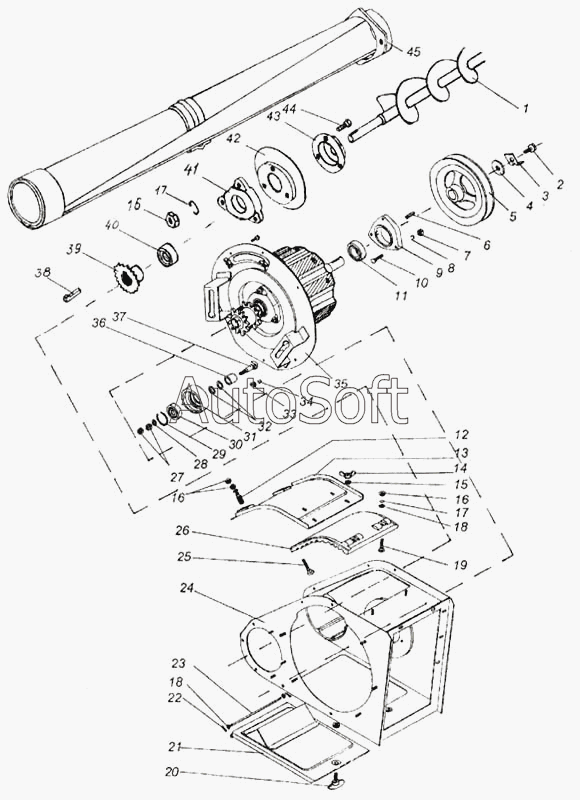

Каталог запасных частей к технике: КЗК Енисей 1200М. Домолачивающее устройство (КДМ2-10Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Шнек | |
| 2 | М***6 | Болт | |
| 3 | К***0 | Шайба стопорная | |
| 4 | 5***7 | Шайба | |
| 5 | К***1 | Шкив | |
| 6 | 8***0 | Шпонка | |
| 7 | М***5 | Гайка | |
| 8 | 1***2 | Шайба | |
| 9 | Н***4 | Корпус подшипника | |
| 10 | 4***0 | Болт М10х30-7802 | |
| 11 | 5***7 | Подшипник | |
| 12 | К***9 | Втулка | |
| 13 | К***Б | Крышка | |
| 14 | К***1 | Гайка-барашек | |
| 15 | 8***8 | Шайба | |
| 16 | М***5 | Гайка | |
| 17 | 8***2 | Шайба | |
| 18 | 8***1 | Шайба | |
| 19 | К***1 | Болт | |
| 20 | 4***2 | Винт | |
| 21 | К***5 | Крышка в сборе | |
| 22 | 2***7 | Шплинт | |
| 23 | 5***9 | Ось | |
| 24 | К***А | Кожух домолачивающего устройства | |
| 25 | К***6 | Болт | |
| 26 | К***8 | Терка | |
| 27 | М***5 | Гайка | |
| 28 | 1***1 | Шайба | |
| 29 | С***3 | Кольцо | |
| 30 | 1***7 | Подшипник | |
| 31 | К***А | Ролик натяжной | |
| 32 | 2***0 | Шайба | |
| 33 | М***5 | Гайка | |
| 34 | 6***2 | Шайба | |
| 35 | К***Б | Барабан в сборе | |
| 36 | К***1 | Втулка | |
| 37 | 4***9 | Ось | |
| 38 | 5***5 | Шпонка | |
| 39 | К***2 | Звездочка в сборе | |
| 40 | 1***7 | Подшипник | |
| 41 | Н***3 | Корпус подшипника | |
| 42 | К***3 | Фланец | |
| 43 | А***8 | Крышка | |
| 44 | 8***2 | Болт | |
| 45 | 1***А | Кожух |
