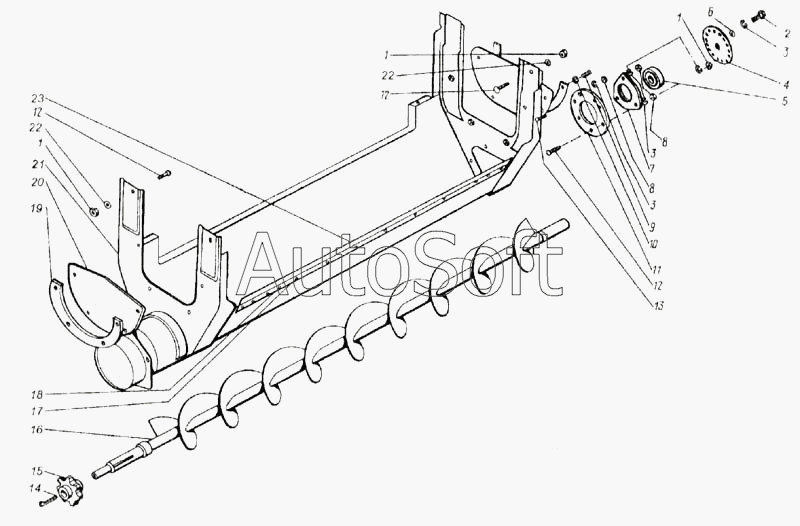

Каталог запасных частей к технике: КЗК Енисей 1200М. Шнек зерновой (КДМ2-21Д)
1
1
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***5 | Гайка | |
| 2 | 4***0 | Болт М8х20-7796 | |
| 3 | 8***2 | Шайба | |
| 4 | К***А | Диск | |
| 5 | 1***7 | Подшипник | |
| 6 | 8***8 | Шайба | |
| 7 | Н***3 | Корпус подшипника | |
| 8 | М***5 | Гайка | |
| 9 | М***8 | Болт | |
| 10 | 6***2 | Шайба | |
| 11 | К***А | Фланец | |
| 12 | 4***0 | Болт М12х30-7802 | |
| 13 | 4***0 | Болт М12х30-7802 | |
| 14 | 5***7 | Шпонка | |
| 15 | К***9 | Звездочка | |
| 16 | К***Г | Шнек | |
| 17 | 5***9 | Заклепка | |
| 18 | 5***1 | Планка | |
| 19 | 5***4 | Скоба | |
| 20 | К***0 | Уплотнитель (47851449460) | |
| 21 | К***Б | Кожух шнека | |
| 22 | 1***2 | Шайба | |
| 23 | 0***1 | Отлив |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
