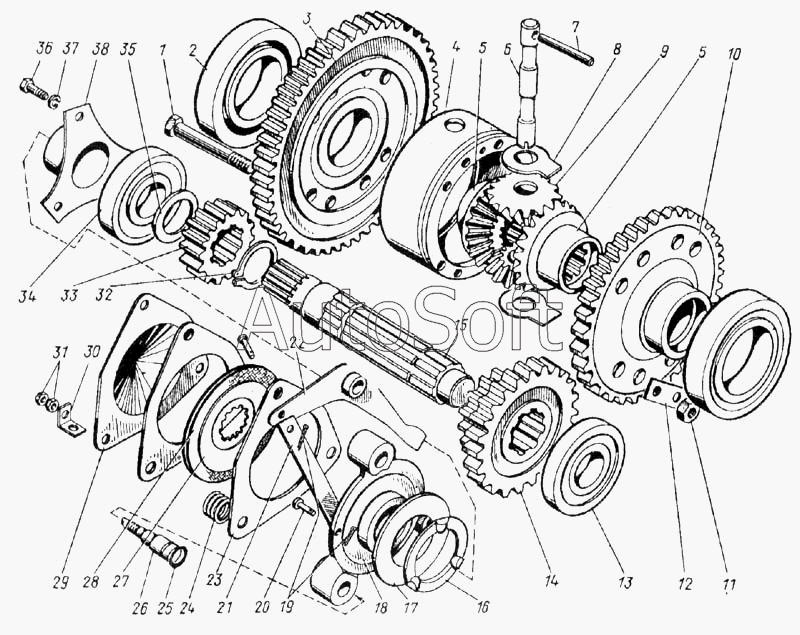

Каталог запасных частей к технике: КЗК Енисей 1200М. Коробка диапазонов и дифференциал ведущего моста с механическим приводом
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Болт дифференциала | |
| 2 | 2***8 | Подшипник | |
| 3 | М***5 | Шестерня ведущая промежуточного вала | |
| 4 | М***3 | Корпус дифференциала | |
| 5 | М***9 | Шестерня полуоси | |
| 6 | М***2 | Ось сателлитов | |
| 7 | М***3 | Штифт | |
| 8 | М***3 | Шайба опорная | |
| 9 | М***1 | Сателлит | |
| 10 | М***3 | Шестерня малая дифференциала | |
| 11 | М***5 | Гайка | |
| 12 | М***5 | Пластина стопорная | |
| 13 | 4***8 | Подшипник | |
| 14 | М***2 | Блок шестерен | |
| 15 | М***5 | Вал первичный | |
| 16 | М***0 | Опора ступицы тормозка | |
| 17 | М***2 | Кольцо опорное | |
| 18 | М***4 | Ступица ведомых дисков | |
| 19 | 2***7 | Шплинт | |
| 20 | 6***0 | Ось | |
| 21 | М***6 | Тяга привода блокировки | |
| 22 | М***0 | Рычаг привода блокировки | |
| 23 | М***4 | Диск тормозка ведомый | |
| 24 | М***5 | Пружина тормозка отжимная | |
| 25 | М***6 | Кольцо пружинное | |
| 26 | М***4 | Ось ведомых дисков тормозка | |
| 27 | М***0 | Диск тормозка ведущий | |
| 28 | М***8 | Накладка диска тормозка | |
| 29 | М***5 | Диск тормозка нажимной | |
| 30 | М***1 | Кронштейн оттяжной пружины | |
| 31 | М***6 | Гайка | |
| 32 | В***2 | Кольцо | |
| 33 | М***4 | Шестерня ведомая промежуточного вала | |
| 34 | 3***8 | Подшипник | |
| 35 | М***1 | Кольцо распорное | |
| 36 | М***8 | Болт | |
| 37 | 1***2 | Шайба | |
| 38 | М***5 | Цапфа тормозка |
