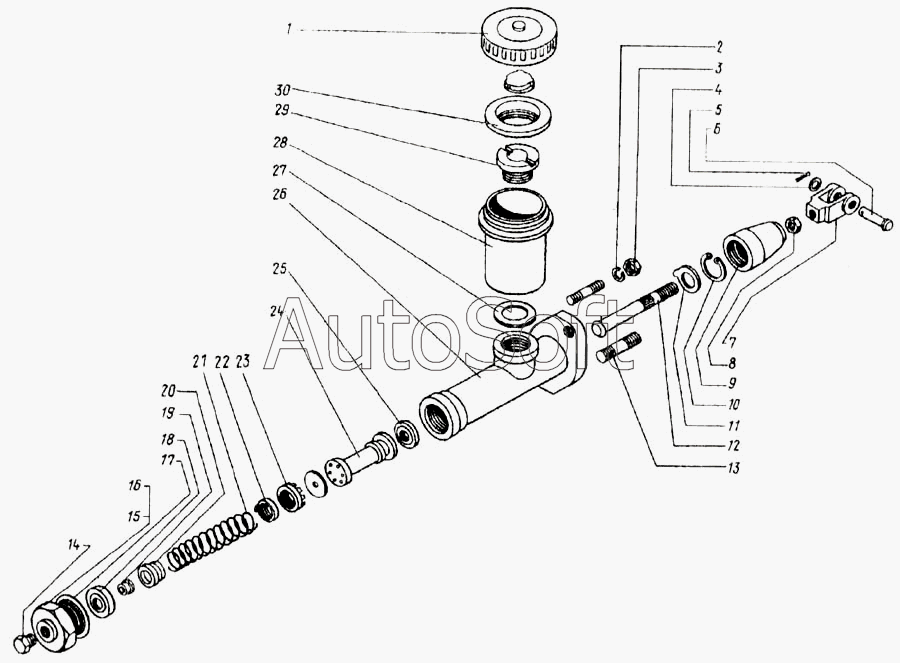

Каталог запасных частей к технике: КЗК Енисей 1200М. Главные гидроцилиндры (54-5-1-4Б, 54-5-1-5Б, 54-5-1-6Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Крышка бачка | |
| 2 | 8***2 | Шайба | |
| 3 | М***5 | Гайка | |
| 4 | 8***9 | Шайба | |
| 5 | 2***7 | Шплинт | |
| 6 | 6***0 | Ось | |
| 7 | 5***А | Вилка толкателя | |
| 8 | М***5 | Гайка | |
| 9 | 5***3 | Колпак защитный | |
| 10 | 5***0 | Кольцо стопорное | |
| 11 | 5***А | Упор | |
| 12 | 5***А | Толкатель | |
| 13 | М***4 | Шпилька | |
| 14 | 5***2 | Пробка транспортная | |
| 15 | 5***5 | Штуцер цилиндра | |
| 16 | 5***4 | Штуцер цилиндра | |
| 17 | 5***3 | Прокладка штуцера | |
| 18 | 5***5 | Кольцо упорное | |
| 19 | 5***3 | Клапан | |
| 20 | 5***9 | Обойма | |
| 21 | 5***2 | Пружина | |
| 22 | 5***8 | Держатель | |
| 23 | 5***1 | Манжета | |
| 24 | 5***8 | Поршень главного цилиндра | |
| 25 | 5***9 | Манжета уплотнительная | |
| 26 | 5***Г | Корпус главного цилиндра | |
| 27 | 5***2 | Прокладка штуцера | |
| 28 | 5***4 | Корпус бачка | |
| 29 | 5***4 | Штуцер бачка | |
| 30 | 5***А | Сетка бачка |
