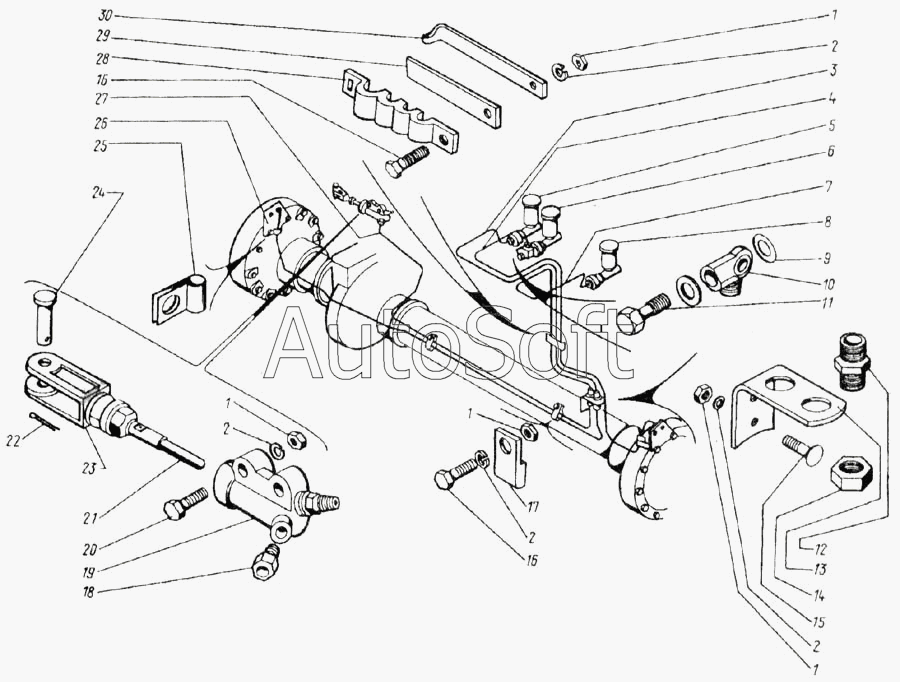

Каталог запасных частей к технике: КЗК Енисей 1200М. Трубопроводы гидравлических тормозов (КДМ0-9В)
16
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
1
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***5 | Гайка | |
| 2 | 8***2 | Шайба | |
| 3 | К***Б | Трубка верхняя правого колеса | |
| 4 | К***В | Трубка левого колеса | |
| 5 | 5***5 | Гидроцилиндр главный | |
| 6 | 5***6 | Гидроцилиндр главный | |
| 7 | К***В | Трубка верхняя муфты сцепления | |
| 8 | 5***4 | Гидроцилиндр главный (47851510805) | |
| 9 | 7***5 | Прокладка | |
| 10 | 5***3 | Угольник | |
| 11 | 5***3 | Болт | |
| 12 | 5***1 | Штуцер переходный | |
| 13 | К***А | Кронштейн | |
| 14 | М***5 | Гайка | |
| 15 | 4***0 | Болт М8х20-7802 | |
| 16 | 4***0 | Болт М8х20-7796 | |
| 17 | 5***0 | Скоба | |
| 18 | 5***9 | Штуцер | |
| 19 | 5***Б | Цилиндр провода выключения сцеплении | |
| 20 | 4***0 | Болт М8х40-7795 | |
| 21 | 5***Б | Толкатель | |
| 22 | 2***7 | Шплинт | |
| 23 | 2***3 | Вилка | |
| 24 | 1***0 | Ось | |
| 25 | 5***1 | Скоба | |
| 26 | К***6 | Трубка нижняя правого колеса | |
| 27 | К***7 | Трубка нижняя муфты сцепления | |
| 28 | К***1 | Колодка | |
| 29 | К***2 | Прокладка | |
| 30 | К***9 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
