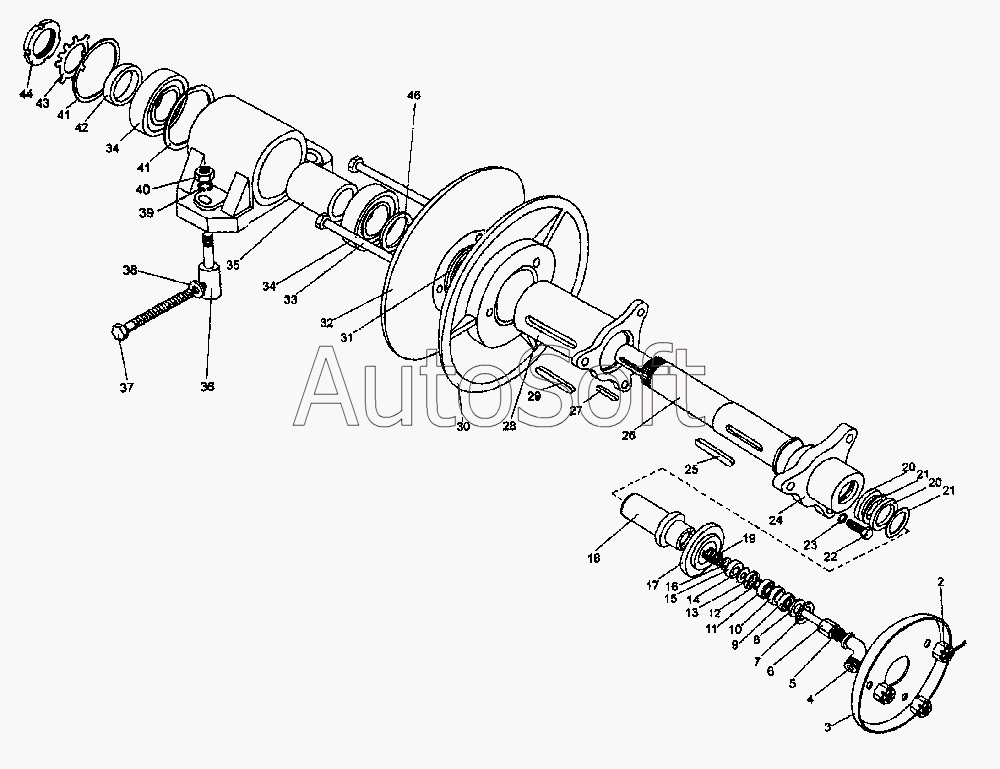

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2005). Шкив вариатора нижний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
42
43
44
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Шплинт | |
| 2 | М***9 | Гайка | |
| 3 | 1***8 | Диск | |
| 4 | Г***1 | Угольник | |
| 5 | 0***2 | Кольцо | |
| 6 | Г***2 | Ось | |
| 7 | Г***3 | Кольцо стопорное | |
| 8 | Г***1 | Кольцо | |
| 9 | 6***7 | Подшипник | |
| 10 | Г***4 | Втулка | |
| 11 | 6***7 | Подшипник | |
| 12 | Г***2 | Шайба | |
| 13 | Г***7 | Шайба | |
| 14 | Г***2 | Шайба защитная | |
| 15 | Г***1 | Манжета уплотнительная | |
| 16 | Г***4 | Шайба | |
| 17 | Г***1 | Втулка | |
| 18 | Г***1 | Плунжер | |
| 19 | Г***5 | Пружина | |
| 20 | 0***2 | Кольцо | |
| 21 | Г***3 | Кольцо защитное | |
| 22 | М***6 | Болт | |
| 23 | 1***9 | Шайба | |
| 24 | Г***1 | Корпус | |
| 25 | 1***6 | Шпонка | |
| 26 | Ж***8 | Вал | |
| 27 | 8***0 | Шпонка | |
| 28 | Ж***1 | Ступица | |
| 29 | 1***0 | Шпонка | |
| 30 | Ж***8 | Диск неподвижный | |
| 31 | Ж***5 | Кольцо распорное | |
| 32 | Ж***1 | Диск подвижный | |
| 33 | Ж***7 | Болт | |
| 34 | 1***7 | Подшипник | |
| 35 | Ж***0 | Втулка | |
| 36 | Ж***4 | Ось | |
| 37 | 2***1 | Болт | |
| 38 | С***9 | Шайба | |
| 39 | 1***9 | Шайба | |
| 40 | М***6 | Гайка | |
| 41 | 5***4 | Кольцо пружинное | |
| 42 | 8***1 | Кольцо распорное | |
| 43 | М***8 | Шайба | |
| 44 | К***8 | Гайка | |
| 45 | 1***7 | Корпус | |
| 46 | Ж***1 | Втулка |
