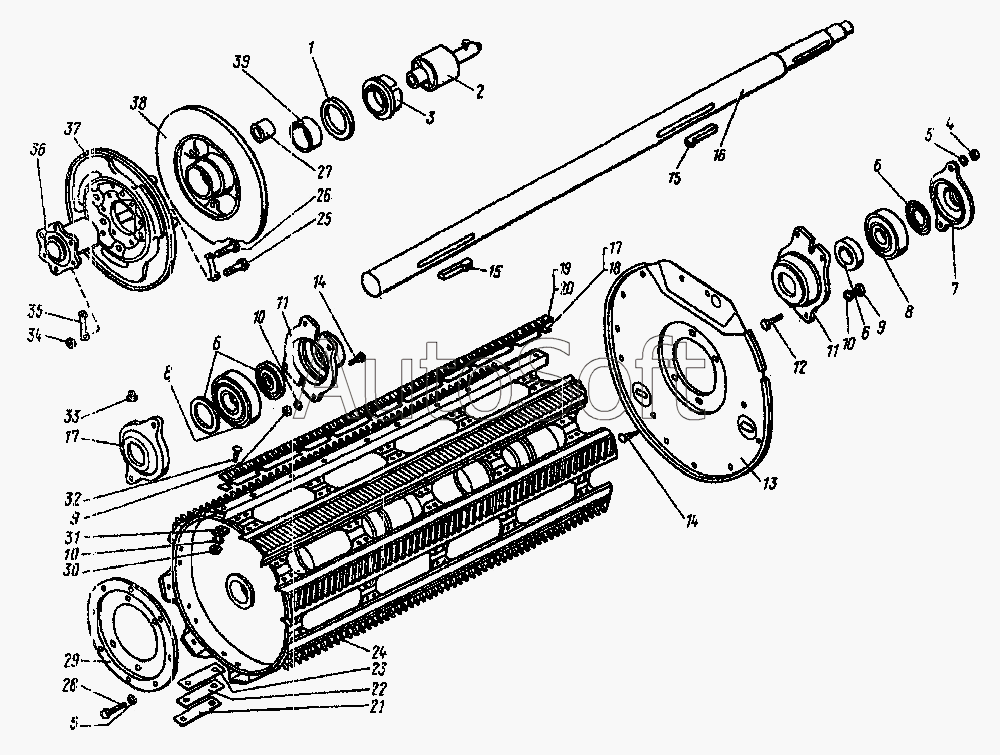

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2005). Барабан
1
2
3
4
5
5
6
6
6
7
8
8
9
9
10
10
10
11
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Шайба | |
| 2 | Г***М | Гидроцилиндр | |
| 3 | К***Г | Втулка | |
| 4 | М***5 | Гайка | |
| 5 | 1***2 | Шайба | |
| 6 | 1***1 | Манжета | |
| 7 | 4***0 | Крышка подшипника | |
| 8 | 1***2 | Подшипник | |
| 9 | М***5 | Гайка | |
| 10 | 1***2 | Шайба | |
| 11 | 4***9 | Корпус подшипника | |
| 12 | М***5 | Болт | |
| 13 | К***А | Фланец | |
| 14 | М***2 | Болт | |
| 15 | К***7 | Шпонка специальная | |
| 16 | К***Ж | Вал барабана | |
| 17 | 4***5 | Прокладка | |
| 18 | 4***7 | Пластинка | |
| 19 | 7***А | Бич | |
| 20 | 7***А | Бич | |
| 21 | 4***0 | Пластина балансировочная | |
| 22 | 4***9 | Пластина балансировочная | |
| 23 | 4***8 | Пластина балансировочная | |
| 24 | К***1 | Остов барабана | |
| 25 | М***7 | Болт | |
| 26 | М***6 | Болт | |
| 27 | К***7 | Втулка | |
| 28 | М***6 | Болт | |
| 29 | К***7 | Фланец переходной | |
| 30 | М***5 | Гайка | |
| 31 | 4***3 | Шайба | |
| 32 | 6***2 | Болт специальный | |
| 33 | 2***р | Масленка | |
| 34 | М***5 | Гайка | |
| 35 | К***1 | Пластина замочная | |
| 36 | К***2 | Ступица | |
| 37 | К***Б | Диск | |
| 38 | К***Б | Диск малый подвижный | |
| 39 | 5***9 | Втулка |
