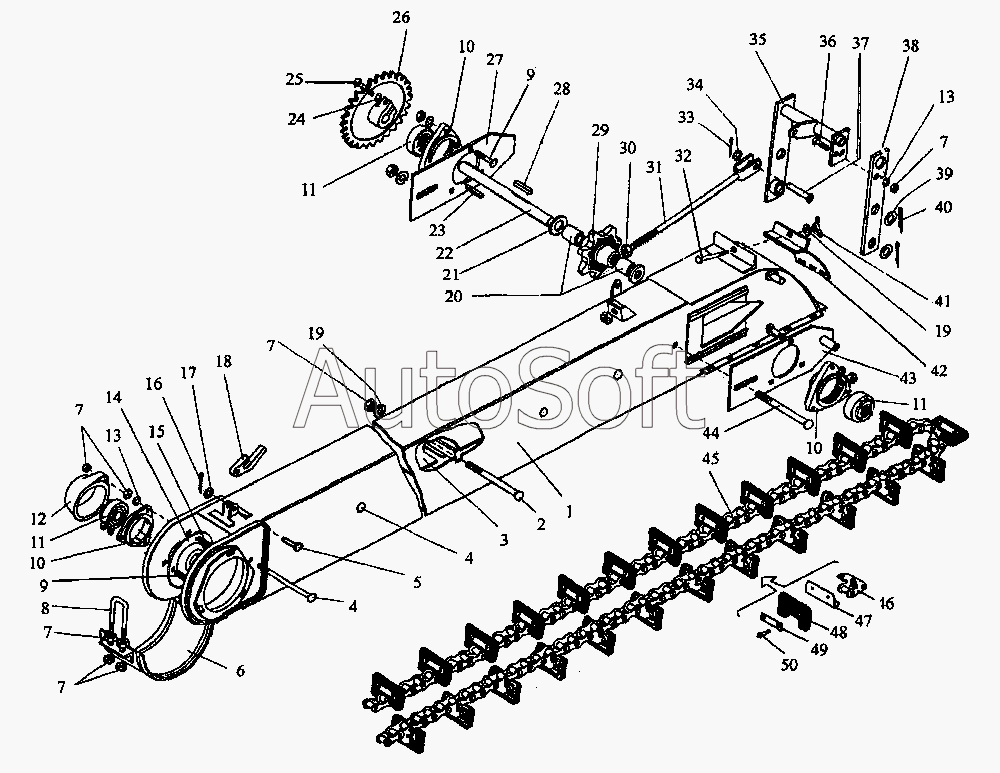

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2005). Элеватор колосовой
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
45
14
2
3
4
4
5
6
7
7
7
7
7
8
9
9
10
10
10
11
11
11
12
13
13
1
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Кожух элеватора | |
| 2 | М***9 | Болт | |
| 3 | 1***0 | Доска промежуточная | |
| 4 | М***9 | Болт | |
| 5 | 6***9 | Ось | |
| 6 | К***2 | Крышка натяжная | |
| 7 | М***9 | Гайка ГОСТ 5915-70 | |
| 8 | К***7 | Скоба | |
| 9 | М***9 | Болт | |
| 10 | Н***А | Корпус подшипника | |
| 11 | 1***7 | Подшипник | |
| 12 | К***8 | Колпачок | |
| 13 | 8***9 | Шайба ГОСТ 6402-70 | |
| 14 | А***8 | Крышка | |
| 15 | М***9 | Болт | |
| 16 | 2***9 | Шплинт | |
| 17 | 1***9 | Шайба | |
| 18 | К***1 | Замок | |
| 19 | 8***9 | Шайба | |
| 20 | К***А | Труба распорная | |
| 21 | 5***2 | Шайба | |
| 22 | 1***А | Вал | |
| 23 | 8***0 | Шпонка | |
| 24 | 1***9 | Шайба | |
| 25 | М***9 | Болт | |
| 26 | 1***1 | Звездочка | |
| 27 | 1***0 | Планка натяжная | |
| 28 | 8***6 | Шпонка | |
| 29 | К***2 | Звездочка | |
| 30 | М***9 | Гайка | |
| 31 | 1***0 | Тяга | |
| 32 | М***9 | Болт | |
| 33 | 3***9 | Шплинт | |
| 34 | 1***9 | Шайба | |
| 35 | 1***0 | Кронштейн | |
| 36 | М***9 | Болт ГОСТ 7796-70 | |
| 37 | 6***9 | Рычаг | |
| 38 | 1***0 | Шайба | |
| 39 | 2***9 | Шайба | |
| 40 | 5***9 | Шплинт | |
| 41 | К***1 | Гайка-барашек | |
| 42 | 1***0 | Крышка верхняя | |
| 43 | 1***1 | Планка натяжная | |
| 44 | М***9 | Болт | |
| 45 | К***Г | Транспортер цепной Цепь колосового элеватора | |
| 45 | Т***0 | Транспортер цепной Цепь колосового элеватора | |
| 46 | Н***0 | Звено специальное | |
| 47 | 1***3 | Жесткость | |
| 48 | Н***2 | Скребок | |
| 49 | 4***3 | Накладка | |
| 50 | Н***4 | Заклепка |
