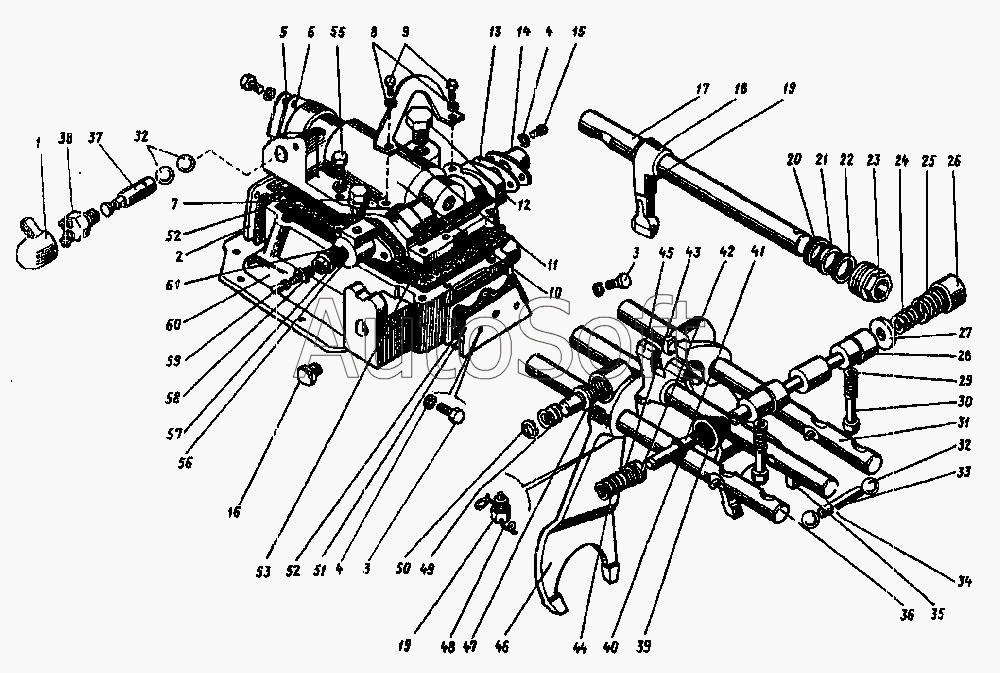

Каталог запасных частей к технике: КЗК Енисей КЗС-950 (2005). Механизм переключения коробки диапазонов
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***9 | Колпачок | |
| 2 | М***6 | Крышка корпуса механизма переключения | |
| 3 | М***6 | Болт | |
| 4 | 8***2 | Шайба | |
| 5 | М***8 | Крышка блокировки | |
| 6 | М***7 | Прокладка крышки блокировки | |
| 7 | М***1 | Заглушка | |
| 8 | 1***2 | Шайба | |
| 9 | М***8 | Болт | |
| 10 | М***5 | Корпус блокировки | |
| 11 | М***3 | Кронштейн | |
| 12 | М***4 | Пробка | |
| 13 | М***8 | Прокладка крышки корпуса блокировки | |
| 14 | М***4 | Крышка корпуса блокировки | |
| 15 | М***6 | Болт | |
| 16 | М***1 | Пробка | |
| 17 | М***А | Шток управления | |
| 18 | М***2 | Рычаг вилок переключения | |
| 19 | М***А | Болт штока | |
| 20 | 0***3 | Кольцо | |
| 21 | М***7 | Шайба уплотнения штока | |
| 22 | С***8 | Кольцо | |
| 23 | М***9 | Гайка уплотнения штока | |
| 24 | М***8 | Пружина внутренняя блокировки | |
| 25 | М***1 | Пружина возвратная гидроцилиндра блокировки | |
| 26 | М***2 | Втулка, ограничительная | |
| 27 | М***7 | Шайба штока блокировки | |
| 28 | М***8 | Шток блокировки | |
| 29 | М***6 | Пружина фиксатора | |
| 30 | М***7 | Фиксатор штока диапазонов | |
| 31 | М***А | Шток нижний переключения диапазонов | |
| 32 | 1***2 | Шарик | |
| 33 | М***1 | Палец блокировки | |
| 34 | М***5 | Шток разделителя | |
| 35 | М***7 | Вилка переключения нижняя | |
| 36 | М***А | Шток верхний переключения диапазонов | |
| 37 | М***0 | Толкатель выключателя | |
| 38 | В***6 | Выключатель | |
| 39 | М***4 | Чехол защитный гидроцшшндра блокировки | |
| 40 | М***3 | Шайба защитная | |
| 41 | М***9 | Шток гидроцилиндра блокировки | |
| 42 | Г***4 | Манжета уплотнительная | |
| 43 | М***2 | Шайба | |
| 44 | Г***2 | Пружина | |
| 45 | М***4 | Разделитель рычага вилок переключения | |
| 46 | М***1 | Вилка переключения верхняя | |
| 47 | М***8 | Штифт вилки переключения | |
| 48 | 1***2 | Проволока 0,6 м | |
| 49 | М***9 | Пружина штифта вилки | |
| 50 | С***1 | Кольцо | |
| 51 | М***1 | Крышка корпуса механизма переключения | |
| 52 | М***5 | Прокладка крышки корпуса механизма переключения | |
| 53 | М***6 | Прокладка корпуса блокировки | |
| 55 | М***8 | Болт | |
| 56 | М***9 | Корпус | |
| 57 | М***8 | Штуцер | |
| 58 | 5***А | Клапан | |
| 59 | 7***Б | Колпак | |
| 60 | М***4 | Корпус механизма переключения диапазонов | |
| 61 | 0***3 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
