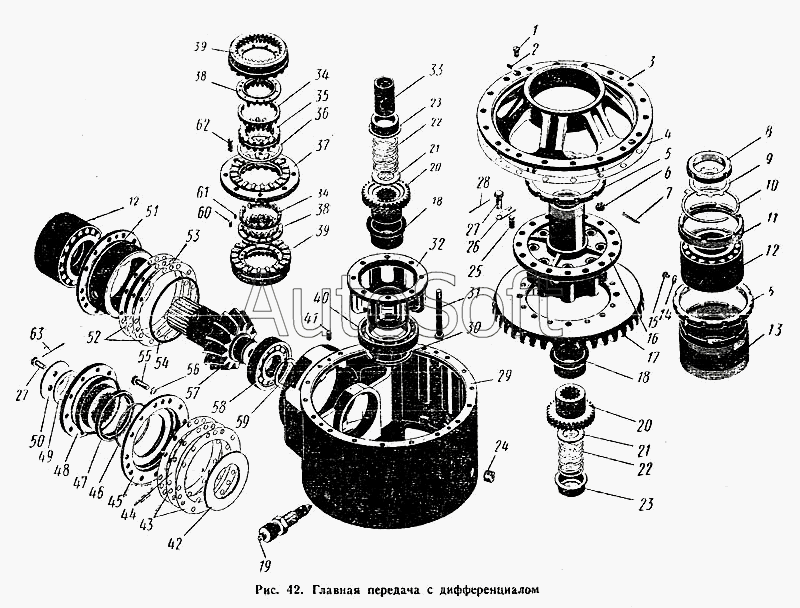

Каталог запасных частей к технике: ПТЗ К-700. Главная передача с дифференциалом
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
20
21
21
22
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.23.02.000 | 7***0 | Передача главная с дифференциалом | |
| 700.23.02.010 | 7***0 | Корпус дифференциала (комплект) | |
| 700.23.02.020 | 7***0 | Ступица в сборе | |
| 700.23.02.030 | 7***0 | Чаша в сборе | |
| 700.23.02.040 | 7***0 | Полумуфта ведомая в сборе | |
| 700.23.02.080 | 7***0 | Шестерня коническая ведомая в сборе | |
| 1 | В***2 | Винт М10Х20-001 ГОСТ 1490-62 | |
| 2 | Ш***2 | Штифт цилиндрический 6Пр2/2аХ16 ГОСТ 3126-60 | |
| 3 | 7***2 | Вставка | |
| 4 | 7***2 | Прокладка | |
| 5 | 7***5 | Гайка кольцевая | |
| 6 | Г***2 | Гайка М14-010 ГОСТ 5932-62 | |
| 7 | Ш***6 | Шплинт 3,2Х28-001 ГОСТ 397-66 | |
| 8 | 7***2 | Гайка | |
| 9 | Ш***7 | Шайба 90 ГОСТ 8725-67 | |
| 10 | 7***6 | Кольцо стопорное | |
| 11 | 7***1 | Гайка кольцевая | |
| 12 | Р***Н | Роликоподшипник конический двухрядный 2Н97520 ГОСТ 6364-68 | |
| 13 | 7***1 | Стакан | |
| 14 | 7***1 | Шайба отгибная | |
| 15 | 7***3 | Винт стопорный | |
| 16 | 7***5 | Ступица | |
| 17 | 7***2 | Шестерня коническая ведомая | |
| 18 | 7***1 | Втулка | |
| 19 | 7***0 | Сапун а сборе | |
| 20 | 7***3 | Ступица ведомой полумуфты | |
| 21 | 7***4 | Кольцо | |
| 22 | 7***8 | Пружина | |
| 23 | 7***9 | Обойма | |
| 24 | П***7 | Пробка КГ-1"-020 ГОСТ 12718-67 | |
| 25 | 7***9 | Штифт специальный | |
| 26 | 7***1 | Планка стопорная | |
| 27 | Б***2 | Болт III М14Х35-101 ГОСТ 7808-62 | |
| 28 | П***7 | Проволока КО1,6Х300 мм ГОСТ 792-67 | |
| 29 | 7***1 | Картер главной передачи | |
| 30 | К***9 | Кольцо НЭ-110 ГОСТ 9301-59 | |
| 31 | 7***4 | Болт специальный | |
| 32 | 7***6 | Чаша | |
| 33 | 7***6 | Втулка распорная | |
| 34 | 7***2 | Кольцо ведомой муфты | |
| 35 | 7***1 | Кольцо ведущей муфты | |
| 36 | 7***5 | Кольцо пружинное | |
| 37 | 7***2 | Муфта ведущая | |
| 38 | 7***9 | Полумуфта | |
| 39 | 7***8 | Полу муфта ведомая | |
| 40 | Ш***7 | Шарикоподшипник 122 ГОСТ 8338-57 | |
| 41 | Ш***0 | Штифт цилиндрический 12ГК2а ГОСТ 3128-60 | |
| 42 | 7***1 | Маслоотражатель | |
| 43 | 7***1 | Прокладка | |
| 44 | 7***2 | Прокладка | |
| 45 | 7***1 | Крышка | |
| 46 | П***2 | Пружина АСК 120-2 | |
| 47 | У***4 | Уплотнение ЛК БСК-1 20-146- 12/14 | |
| 48 | 7***1 | Фланец в сборе | |
| 49 | 7***1 | Кольцо уплотнительное | |
| 50 | 7***1 | Шайба | |
| 51 | 7***2 | Стакан | |
| 52 | 7***1 | Прокладка регулировочная | |
| 53 | 7***2 | Прокладка регулировочная | |
| 54 | К***1 | Кольцо У-200Х0-4 ГОСТ 9833-61 | |
| 55 | Б***2 | Болт М1 2Х40-101 ГОСТ 7805-62 | |
| 56 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 57 | 7***2 | Шестерня коническая ведущая | |
| 58 | Р***7 | Роликоподшипник 102313 ГОСТ 8328-57 | |
| 59 | К***9 | Кольцо НЭ-65 ГОСТ 9301-59 | |
| 61 | Ш***2 | Штифт цилиндрический 5Пр2/2аХ10 ГОСТ 3128-60 | |
| 62 | 7***2 | Шпонка | |
| 63 | П***7 | Проволока КО1,5Х250 мм ГОСТ 792-67 |
