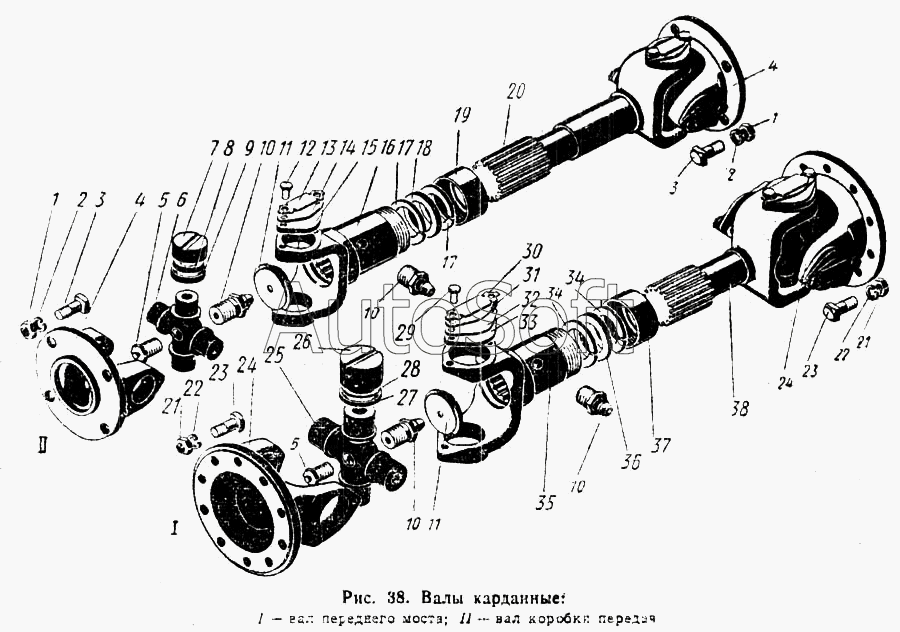

Каталог запасных частей к технике: ПТЗ К-700. Валы карданные (вал переднего моста и вал коробки передач)
29
19
20
21
21
22
22
23
23
24
24
25
26
27
28
18
30
31
32
33
34
34
35
36
37
38
8
1
1
2
2
3
3
4
4
5
5
6
7
9
10
10
10
10
11
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.22.01.026-0 | 7***0 | Пластина балансировочная (комплект) | |
| 700.22.03.000-3 | 7***3 | Вал карданный переднего моста | |
| 700.22.08.000-3 | 7***3 | Вал карданный коробки передач | |
| 1 | Г***2 | Гайка М16Х1,5-011 ГОСТ 5927-62 | |
| 2 | Ш***1 | Шайба пружинная 16Н ГОСТ 6402-61 | |
| 3 | 7***3 | Болт | |
| 4 | 7***2 | Фланец-вилка | |
| 5 | 7***2 | Клапан предохранительный | |
| 6 | 7***1 | Крестовина | |
| 7 | Р***5 | Роликоподшипник игольчатый 804907К5 | |
| 8 | 7***1 | Кольцо уплотнительное | |
| 9 | 7***1 | Обойма | |
| 10 | 7***0 | Пресс-масленка | |
| 11 | 7***1 | Заглушка скользящей вилки | |
| 12 | Б***2 | Болт М8Х16-101 ГОСТ 7808-62 | |
| 13 | 7***4 | Планка стопорная | |
| 14 | 7***0 | Пластина балансировочная (комплект) | |
| 15 | 7***1 | Крышка подшипника | |
| 16 | 7***2 | Вилка скользящая | |
| 17 | 7***7 | Шайба | |
| 18 | 7***4 | Сальник | |
| 19 | 7***5 | Гайка | |
| 20 | 7***3 | Вал карданный | |
| 21 | Г***2 | Гайка М12Х1,25-011 ГОСТ 5927-62 | |
| 22 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 23 | 7***4 | Болт | |
| 24 | 7***1 | Фланец-вилка | |
| 25 | 7***2 | Крестовина | |
| 26 | Р***6 | Роликоподшипник игольчатый 804709К5 45Х62Х37 | |
| 27 | 7***5 | Обойма | |
| 28 | К***1 | Кольцо СТ 55-44-3 ГОСТ 288-61 | |
| 29 | Б***2 | Болт М10Х20-101 ГОСТ 7808-62 | |
| 30 | 7***3 | Планка стопорная | |
| 31 | 7***4 | Пластина балансировочная | |
| 32 | 7***1 | Крышка балансировочная | |
| 33 | 7***3 | Крышка подшипника | |
| 34 | 7***7 | Шайба | |
| 35 | 7***3 | Вилка скользящая | |
| 36 | 7***4 | Сальник | |
| 37 | 7***5 | Гайка | |
| 38 | 7***2 | Вал карданный |
