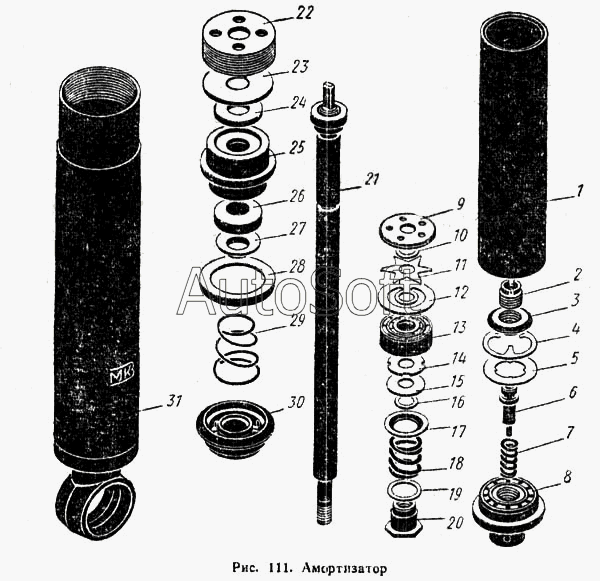

Каталог запасных частей к технике: ПТЗ К-700. Амортизатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-2905650-Б | 4***Б | Клапан сжатия в сборе | |
| 403-2905006 | 4***6 | Амортизатор | |
| 403-2905600 | 4***0 | Шток с поршнем в сборе | |
| 1 | 4***5 | Рабочий цилиндр | |
| 2 | 4***Б | Седло клапана сжатия | |
| 3 | 4***8 | Ограничительная гайка впускного клапана | |
| 4 | 4***Б | Звездочка впускного клапана | |
| 5 | 4***Б | Тарелка впускного клапана | |
| 6 | 4***Б | Клапан сжатия | |
| 7 | 1***4 | Пружина клапана сжатия | |
| 8 | 4***Б | Корпус клапана сжатия | |
| 9 | 4***8 | Ограничительная тарелка перепускного клапана | |
| 10 | 4***9 | Шайба перепускного клапана | |
| 11 | 4***0 | Звездочка пружинная перепускного клапана | |
| 12 | 4***1 | Тарелка перепускного клапана поршня | |
| 13 | 4***5 | Поршень | |
| 14 | 4***Б | Дроссельный диск клапана отдачи | |
| 15 | 4***8 | Диск клапана отдачи | |
| 16 | 4***1 | Шайба клапана отдачи | |
| 17 | 4***0 | Тарелка клапана отдачи | |
| 18 | 4***А | Пружина клапана отдачи | |
| 19 | 4***3 | Шайба регулировочная клапана | |
| 20 | 4***А | Гайка клапана отдачи | |
| 21 | 4***5 | Шток с кольцом в сборе | |
| 22 | 4***0 | Гайка резервуара | |
| 23 | 4***А | Шайба нажимная | |
| 24 | 4***4 | Сальник штока войлочный | |
| 25 | 4***5 | Обойма сальников | |
| 26 | 4***А | Сальник штока резиновый | |
| 27 | 4***7 | Шайба сальника | |
| 28 | 4***2 | Сальник гайки резервуара | |
| 29 | 4***8 | Пружина сальника | |
| 30 | 4***3 | Направляющая штока | |
| 31 | 4***0 | Резервуар в сборе |
