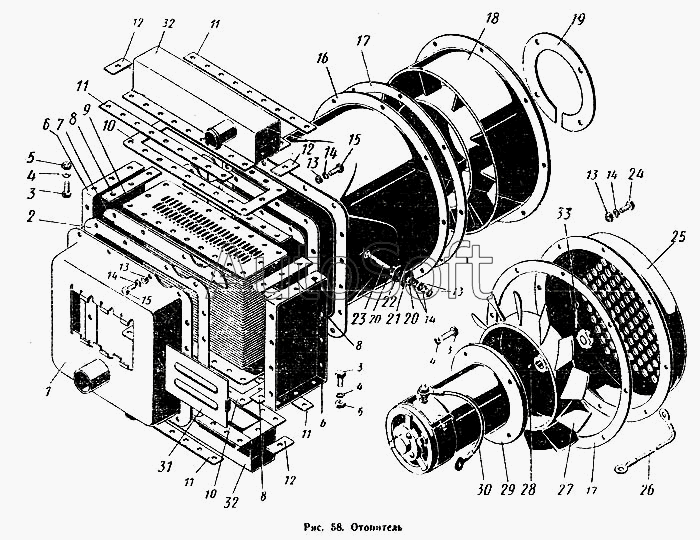

Каталог запасных частей к технике: ПТЗ К-700. Отопитель
1
2
3
3
3
4
4
4
5
5
6
6
7
8
8
8
9
10
10
11
11
11
11
12
12
12
13
13
13
13
14
14
14
14
15
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.81.01.000-3 | 7***3 | Отопитель | |
| 700.81.01.010-3 | 7***3 | Радиатор отопителя | |
| 1 | 7***1 | Кожух (в сборе с дет. 700.87.01.031) | |
| 2 | 7***1 | Прокладка | |
| 3 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 4 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 5 | Г***2 | Гайка М8-016 ГОСТ 2524-62 | |
| 6 | 7***7 | Боковина | |
| 7 | 7***1 | Угольник | |
| 8 | 7***8 | Прокладка | |
| 9 | 7***1 | Сердцевина радиатора | |
| 10 | 7***9 | Прокладка | |
| 11 | 7***6 | Планка | |
| 12 | 7***1 | Планка | |
| 13 | Г***2 | Гайка М6-011 ГОСТ 5927-62 | |
| 14 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 15 | Б***2 | Болт М6Х16-021 ГОСТ 7805-62 | |
| 16 | 7***2 | Кожух в сборе | |
| 17 | 7***2 | Прокладка | |
| 18 | 7***1 | Спрямляющий аппарат | |
| 19 | 7***1 | Прокладка | |
| 20 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 21 | 7***4 | Втулка | |
| 22 | 7***3 | Втулка | |
| 23 | Б***2 | Болт М6Х35-021 ГОСТ 7811-62 | |
| 24 | Б***2 | Болт М6Х25-021 ГОСТ 7805-62 | |
| 25 | 7***1 | Колпак | |
| 26 | 7***1 | Провод | |
| 27 | 7***1 | Рабочее колесо | |
| 28 | Ш***8 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | |
| 29 | 7***0 | Электродвигатель МЭ22 | |
| 30 | 7***0 | Провод | |
| 31 | 7***1 | Задвижка | |
| 32 | 7***2 | Коллектор в сборе | |
| 33 | Ш***6 | Шплинт 2Х20-001 ГОСТ 397-66 |
