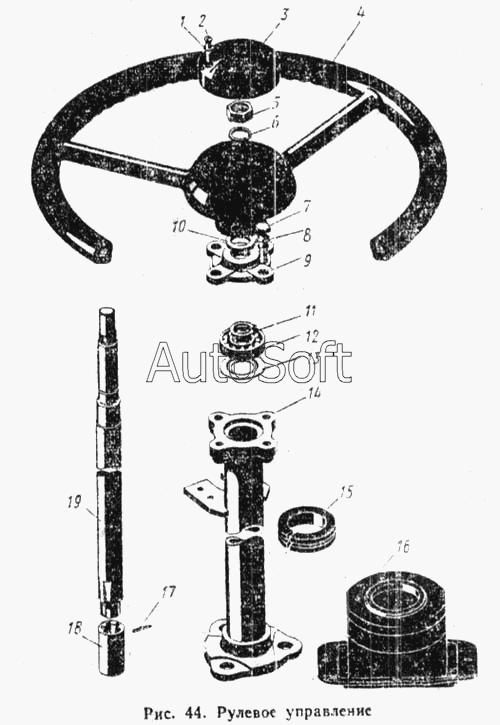

Каталог запасных частей к технике: ПТЗ К-700. Рулевое управление
9
19
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.34.01.000-3 | 7***3 | Управление рулевое | |
| 700.34.01.070 | 7***0 | Вал в сборе | |
| 700.34.01.110 | 7***0 | Колонка рулевого управления | |
| 1 | Ш***8 | Шайба 5-006 ГОСТ 11371-68 | |
| 2 | Ш***2 | Шуруп 4Х30 ГОСТ 1489-62 | |
| 3 | 7***5 | Заглушка | |
| 4 | 7***0 | Колесо рулевое | |
| 5 | Г***2 | Гайка М16Х1,5 ГОСТ 5927-62 | |
| 6 | Ш***1 | Шайба пружинная 16Н ГОСТ 6402-61 | |
| 7 | Б***2 | Болт М8Х40-021 ГОСТ 7311-62 | |
| 8 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 9 | 7***5 | Крышка | |
| 10 | К***1 | Кольцо СП 30-19-3,5 ГОСТ 6308-61 | |
| 11 | К***9 | Кольцо НЭ-20 ГОСТ 93 01- 39 | |
| 12 | Ш***7 | Шарикоподшипник сферический 1204 ГОСТ 5720-51 | |
| 13 | 7***9 | Шайба | |
| 14 | 7***0 | Колонка в сборе | |
| 15 | 7***2 | Вкладыш | |
| 16 | 7***3 | Кожух | |
| 17 | Ш***2 | Штифт цилиндрический 3Пр2/2аХ28 ГОСТ 3128-60 | |
| 18 | 7***2 | Муфта | |
| 19 | 7***1 | Вал |
