Каталог запасных частей к технике: ПТЗ К-700. Тормозная система
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
6
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
14
15
15
16
17
18
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
23
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
26
26
27
27
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
46
47
48
49
50
51
52
52
53
54
55
56
56
56
57
58
58
59
60
61
62
63
64
65
66
67
68
68
68
68
68
68
68
68
68
68
69
69
69
69
69
69
69
69
69
69
69
69
70
70
71
72
73
74
74
75
75
75
76
76
76
77
78
79
80
81
82
83
84
85
85
85
86
87
88
89
90
91
92
92
92
92
92
93
94
95
96
97
98
99
100
101
103
104
105
106
106
107
107
107
107
108
109
110
111
112
113
114
115
116
116
117
118
119

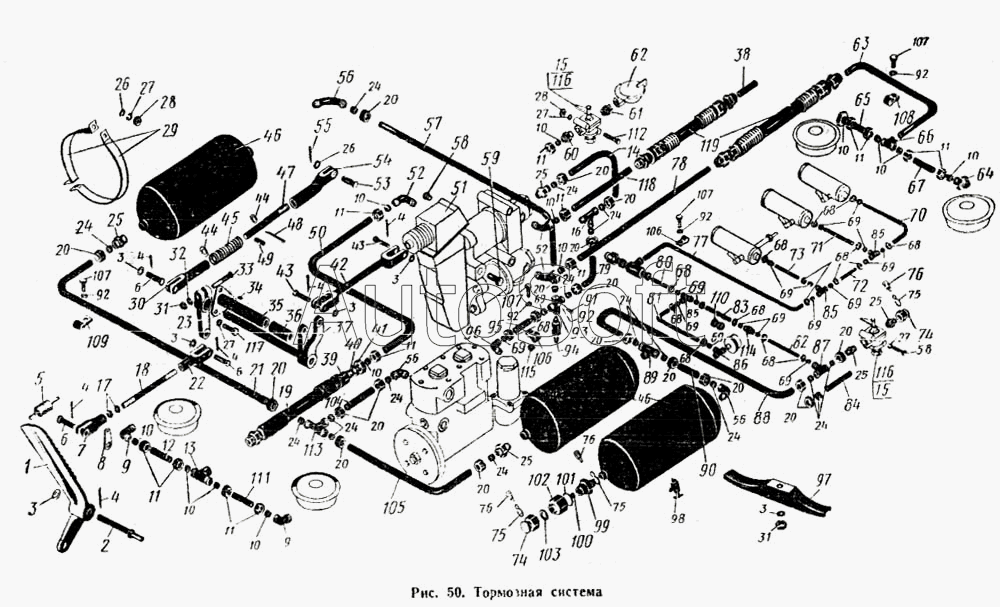

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.35.00.000-3 | 7***3 | Система тормозная | |
| 700.35.00.080 | 7***0 | Клапан буксирный | |
| 700.35.00.160 | 7***0 | Педаль тормозная передняя в сборе | |
| 700.35.00.180 | 7***0 | Тяга-компенсатор в сборе | |
| Штуцер проходной 5 ГОСТ 9114-67 | Ш***7 | Штуцер проходной 5 ГОСТ 9114-67 | |
| 1 | 7***1 | Педаль в сборе | |
| 2 | 7***4 | Валик | |
| 3 | Ш***8 | Шайба 10-001 ГОСТ 11371- 68 | |
| 4 | Ш***6 | Шплинт 2,5Х20 ГОСТ 397-66 | |
| 5 | 7***9 | Пружина | |
| 6 | О***6 | Ось 2-10Х/5/Х36-101 ГОСТ 9650-66 | |
| 7 | 7***1 | Вилка | |
| 8 | 7***3 | Проушина | |
| 9 | У***7 | Угольник ввертной 10 ГОСТ 9115-67 | |
| 10 | М***7 | Муфта конусная 10 ГОСТ 9121-67 | |
| 11 | Г***7 | Гайка накидная 10 ГОСТ 9122-67 | |
| 12 | 7***4 | Трубка 10п Х1 ГОСТ 9567-60 | |
| 13 | 7***6 | Тройник | |
| 14 | 7***6 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 15 | 7***0 | Кран разобщительный пневмотормозов в сборе | |
| 16 | 7***6 | Тройник ввертной угловой | |
| 17 | Г***2 | Гайка М12Х1,25-011 ГОСТ 5927-62 | |
| 18 | 7***3 | Тяга | |
| 19 | 7***1 | Рукав в сборе | |
| 20 | Г***7 | Гайка накидная 14 ГОСТ 9122-67 | |
| 21 | 7***0 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 22 | 7***5 | Вилка | |
| 23 | 7***8 | Рычаг | |
| 24 | М***7 | Муфта конусная 14 ГОСТ 9121-67 | |
| 25 | Ш***7 | Штуцер ввертной 14 ГОСТ 91 13-67 | |
| 26 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 27 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 28 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 29 | 7***1 | Лента | |
| 30 | 7***7 | Вилка | |
| 31 | Г***2 | Гайка М10-011 ГОСТ 5927- 62 | |
| 32 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 33 | Б***2 | Болт М10Х45-021 ГОСТ 7811-62 | |
| 34 | Ш***8 | Шпонка сегментная 5Х7,5 ГОСТ 8795-68 | |
| 35 | 7***0 | Втулка валика в сборе | |
| 36 | 7***9 | Втулка распорная | |
| 37 | 7***0 | Валик в сборе | |
| 38 | 7***2 | Трубка 10п Х1 ГОСТ 9567-60 | |
| 39 | 7***1 | Штуцер переходный | |
| 40 | Ш***1 | Шайба пружинная 16Н ГОСТ 6402-61 | |
| 41 | 7***6 | Гайка | |
| 42 | 7***2 | Тяга | |
| 43 | О***6 | Ось 2-10Х/5/Х40-101 ГОСТ 9650-66 | |
| 44 | Ш***8 | Шайба 12-001 ГОСТ 11371-68 | |
| 45 | 7***9 | Пружина | |
| 46 | 7***1 | Баллон воздушный в сборе | |
| 47 | 7***8 | Шток | |
| 48 | Ш***5 | Шплинт 4Х25-001 ГОСТ 397-65 | |
| 49 | Ш***2 | Штифт цилиндрический 4Пр2/2аХ18 ГОСТ 3128-60 | |
| 50 | 7***3 | Трубка 10п Х1ГОСТ 9567-60 | |
| 51 | 7***2 | Кран тормозной в сборе | |
| 52 | 7***5 | Угольник ввертной | |
| 53 | 7***2 | Валик | |
| 54 | 7***1 | Вилка | |
| 55 | Ш***6 | Шплинт 2Х20-001 ГОСТ 397-66 | |
| 56 | У***7 | Угольник ввертной 14 ГОСТ 9115-67 | |
| 57 | 7***3 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 58 | П***7 | Пробка КГ3/8"-021 ГОСТ 12720-67 | |
| 59 | Б***2 | Болт М10Х120-021 ГОСТ 7803-62 | |
| 60 | 7***3 | Штуцер ввертной | |
| 61 | 7***1 | Штуцер специальный | |
| 62 | 7***0 | Головка соединительная в сборе | |
| 63 | 7***9 | Трубка 10н ХI ГОСТ 9567-60 | |
| 64 | Ш***7 | Штуцер вверткой 10 ГОСТ 9113-67 | |
| 65 | 7***0 | Трубка 10пХ1 ГОСТ 9567-60 | |
| 66 | Т***7 | Тройник проходной 10 ГОСТ 9119-67 | |
| 67 | 7***1 | Трубка 10п Х1 ГОСТ 9567-60 | |
| 68 | Г***7 | Гайка накидная 5 ГОСТ 9122-67 | |
| 69 | М***7 | Муфта конусная 5 ГОСТ 9121-67 | |
| 70 | 7***7 | Трубка 5пХ0,6 ГОСТ 9567-60 | |
| 71 | 7***8 | Трубка 5пХ0,6 ГОСТ 9567-60 | |
| 72 | 7***6 | Трубка 5пХ0,6 ГОСТ 9567-60 | |
| 73 | 7***9 | Трубка 5пХ0,6 ГОСТ 9567-60 | |
| 74 | 7***2 | Пробка | |
| 75 | 7***8 | Ушко | |
| 76 | 7***3 | Звено цепочки | |
| 77 | 7***4 | Трубка 5пХ1 ГОСТ 9567-60 | |
| 78 | 7***4 | Трубка 10пХ1 ГОСТ 9567-60 | |
| 79 | 7***4 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 80 | 7***0 | Трубка 5пХ1 ГОСТ 9567-60 | |
| 81 | 7***0 | Трубка 5пХ0,6 ГОСТ 9567-60 | |
| 82 | 7***7 | Трубка 5пХ0,6 ГОСТ 9567-60 | |
| 83 | 7***9 | Трубка 5пХ1 ГОСТ 9567-60 | |
| 84 | 7***2 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 85 | Т***7 | Тройник проходкой 5 ГОСТ 9119-67 | |
| 86 | 7***4 | Крестовина | |
| 87 | 7***1 | Тройник | |
| 88 | 7***5 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 89 | Т***7 | Тройник ввертной 14 ГОСТ 9117-67 | |
| 90 | 7***7 | Трубка 14п Х1 ГОСТ 9567-60 | |
| 91 | Б***2 | Болт М6Х40-021 ГОСТ 7811-62 | |
| 92 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 93 | 7***1 | Крестовина | |
| 94 | 7***0 | Клапан баллонов предохранительный | |
| 95 | 7***2 | Трубка 5пХ1 ГОСТ 9567-60 | |
| 96 | У***7 | Угольник ввертной 5 ГОСТ 9115-67 | |
| 97 | 7***0 | Скоба в сборе | |
| 98 | 7***1 | Кран Кр22 | |
| 99 | 7***7 | Штуцер специальный | |
| 100 | 7***8 | Шарик | |
| 101 | 7***9 | Прокладка | |
| 103 | 7***6 | Прокладка | |
| 104 | 7***1 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 105 | 7***9 | Трубка 14пХ1 ГОСТ 9567-60 | |
| 106 | Х***7 | Хомутик подвесной одноместный ХПО-6Х7 | |
| 107 | Б***2 | Болт М6Х16-021 ГОСТ 7805-62 | |
| 108 | Х***7 | Хомутик подвесной одноместный ХПО-10Х7 | |
| 109 | Х***7 | Хомутик подвесной одноместный ХПО-15Х7 | |
| 110 | 7***5 | Кольцо уплотнительное | |
| 111 | 7***5 | Трубка 10пХ1 ГОСТ 9567-60 | |
| 112 | Б***2 | Болт М8Х70-021 ГОСТ 7811 -62 | |
| 113 | Т***7 | Тройник проходкой 14 ГОСТ 9119-67 | |
| 114 | Ш***7 | Штуцер ввертной 10 ГОСТ 9113-67 | |
| 115 | Г***2 | Гайка М6-011 ГОСТ 5927-62 | |
| 116 | 7***1 | Кран разобщительный Кр20 | |
| 117 | Б***2 | Болт М8Х25-021 ГОСТ 7808-62 | |
| 118 | 7***3 | Трубка 10пХ1 ГОСТ 9567-60 | |
| 119 | 7***2 | Рукав в сборе |
