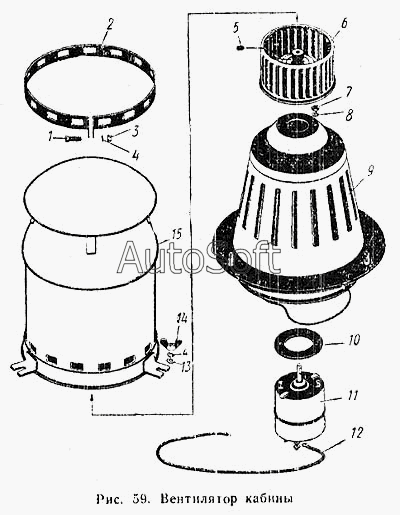

Каталог запасных частей к технике: ПТЗ К-700. Вентилятор кабины
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.81.04.000-1 | 7***1 | Вентилятор | |
| 1 | Б***2 | Бол т М6Х20-021 ГОСТ 7805-62 | |
| 2 | 7***6 | Хомут | |
| 3 | Г***2 | Гайка М6-011 ГОСТ 5927-62 | |
| 4 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 5 | В***4 | Винт 5Х10-011 ГОСТ 1476-64 | |
| 6 | 7***0 | Ротор вентилятора (в сборе с дет. поз. 5) | |
| 7 | Г***2 | Гайка М5-011 ГОСТ 5927-62 | |
| 8 | Ш***1 | Шайба пружинная 5Н ГОСТ 6402-61 | |
| 9 | 7***0 | Конус внутренний в сборе | |
| 10 | 7***1 | Прокладка | |
| 11 | 7***0 | Электродвигатель МЭ 220 в | |
| 12 | 7***0 | Провод | |
| 13 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 14 | Г***6 | Гайка М6-010 ГОСТ 3032-66 | |
| 15 | 7***0 | Корпус вентилятора |
