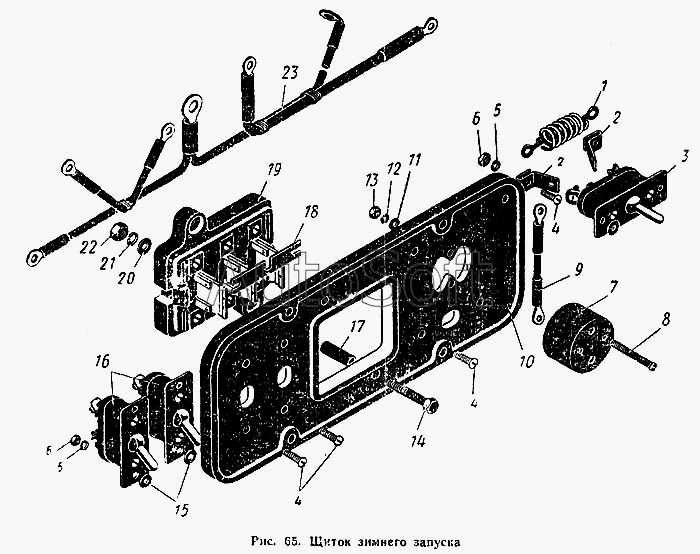

Каталог запасных частей к технике: ПТЗ К-700. Щиток зимнего запуска
12
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
6
5
5
4
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.38.28.000-1 | 7***1 | Щиток зимнего запуска | |
| 1 | 7***4 | Сопротивление пусковое | |
| 2 | 7***4 | Шинка | |
| 3 | 7***0 | Переключатель П-46А | |
| 4 | В***2 | Винт М4Х12-001 ГОСТ 1489-62 | |
| 5 | Ш***1 | Шайба пружинная 4Н ГОСТ 6402-61 | |
| 6 | Г***2 | Гайка М4-011 ГОСТ 5927-62 | |
| 7 | 7***0 | Розетка штепсельная я 47-К | |
| 8 | В***2 | Винт М3Х30-001 ГОСТ 1490-62 | |
| 9 | 7***2 | Провод «153» | |
| 10 | 7***1 | Панель | |
| 11 | Ш***5 | Шайба 3-011 ГОСТ 11371-65 | |
| 12 | Ш***1 | Шайба пружинная 3Н ГОСТ 6402-61 | |
| 13 | Г***2 | Гайка М3-011 ГОСТ 5927-62 | |
| 14 | Б***2 | Болт М6Х35-021 ГОСТ 7811-62 | |
| 15 | Ш***8 | Шайба 4-001 ГОСТ 11371-68 | |
| 16 | 7***0 | Включатель ВК-57 | |
| 17 | 7***1 | Втулка | |
| 18 | 7***8 | Шинка | |
| 19 | 7***0 | Блок предохранителей ПР13-А (переделка) | |
| 20 | Ш***8 | Шайба 6-001 ГОСТ 11371-68 | |
| 21 | Ш***1 | Шайба пружинная 6Н ГОСТ 0402-61 | |
| 22 | Г***2 | Гайка М6-011 ГОСТ 5927-62 | |
| 23 | 7***0 | Пучок проводов |
