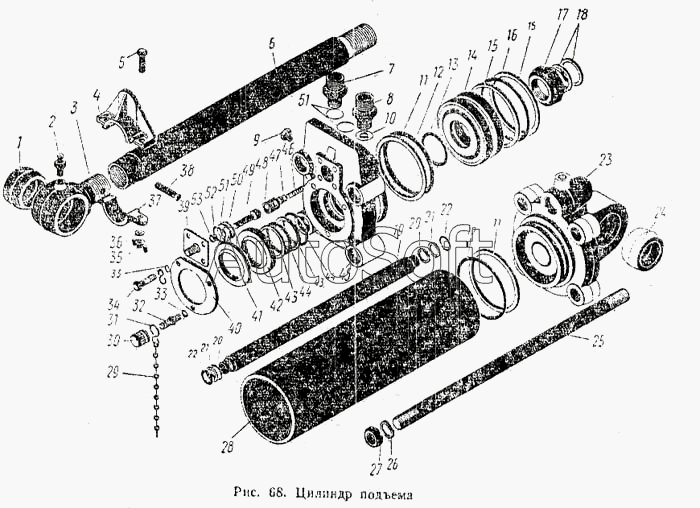

Каталог запасных частей к технике: ПТЗ К-700. Цилиндр подъема
40
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
25
41
42
43
43
44
44
45
46
47
48
49
50
51
51
52
53
11
11
1
2
3
4
6
7
8
9
10
5
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.46.12.000-1 | 7***1 | Цилиндр подъема | |
| 700.46.12.040 | 7***0 | Гайка в сборе | |
| 700.46.12.060-1 | 7***1 | Упор в сборе | |
| 700.46.12.080-1 | 7***1 | Клапан замедлительный | |
| 700.46.12.100 | 7***0 | Шток в сборе | |
| 1 | 7***2 | Шарнир | |
| 2 | М***6 | Масленка 1-А1 ГОСТ 1303-56 | |
| 3 | 7***5 | Головка штока | |
| 4 | 7***1 | Полукольцо верхнее | |
| 5 | Б***2 | Болт М6Х35-021 ГОСТ 7811-62 | |
| 6 | 7***2 | Шток цилиндра подъема | |
| 7 | 7***9 | Штуцер | |
| 8 | 7***1 | Штуцер | |
| 9 | П***7 | Пробка КГ 1/2"-026 ГОСТ 12720-67 | |
| 10 | 7***2 | Клапан | |
| 11 | 7***1 | Шайба защитная | |
| 12 | К***1 | Кольцо У-140Х0-4 ГОСТ 9833-61 | |
| 13 | К***1 | Кольцо У-55Х50-4 ГОСТ У833-61 | |
| 14 | 7***2 | Поршень цилиндра | |
| 15 | 7***2 | Шайба защитная | |
| 16 | К***1 | Кольцо Н1-140Х130-4 ГОСТ 9833-61 | |
| 17 | 7***2 | Гайка | |
| 18 | 7***1 | Кольцо | |
| 19 | 7***2 | Маслопровод цилиндра подъема | |
| 20 | 7***7 | Шайба маслопровода | |
| 21 | 7***5 | Шайба защитная | |
| 22 | К***1 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 | |
| 23 | 7***0 | Крышка задняя в сборе | |
| 24 | 7***6 | Шарнир | |
| 25 | 7***4 | Шпилька | |
| 26 | Ш***1 | Шайба пружинная 20Н ГОСТ 6402-61 | |
| 27 | Г***1 | Гайка М20Х1,5-016 ГОСТ 5915-51 | |
| 28 | 7***5 | Корпус цилиндра | |
| 29 | 7***0 | Цепочка в сборе | |
| 30 | 7***1 | Ганка | |
| 31 | 7***2 | Крючок | |
| 32 | 7***1 | Шпилька | |
| 33 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 34 | Б***2 | Болт М10Х20-021 ГОСТ 7308-62 | |
| 35 | Г***6 | Гайка-барашек М6-011 ГОСТ 3032-66 | |
| 36 | Ш***1 | Шайба пружинная 6Н ГОСТ 6402-61 | |
| 37 | 7***1 | Полукольцо нижнее | |
| 38 | З***8 | Заклепка 8Х55 ГОСТ 10300-68 | |
| 39 | 7***1 | Крышка | |
| 40 | 7***1 | Крышка | |
| 41 | 7***2 | Скребок | |
| 42 | 7***3 | Манжета | |
| 43 | 7***3 | Шайба защитная | |
| 44 | К***1 | Кольцо Н1-60Х50-4 ГОСТ 9833-61 | |
| 45 | 7***1 | Крышка передняя цилиндра подъема | |
| 46 | 7***1 | Пружина | |
| 47 | К***1 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | |
| 48 | 7***7 | Гильза клапана | |
| 49 | 7***6 | Клапан | |
| 50 | 7***2 | Корпус клапана | |
| 51 | К***1 | Кольцо У-32Х0-4 ГОСТ 9333-61 | |
| 52 | К***1 | Кольцо Н1-12Х8-4 ГОСТ 9833-61 | |
| 53 | 7***7 | Шайба защитная |
